分析光伏电站的逆变器损耗原因及降损技术：拓扑优化与散热设计，提升发电效率降低运营成本

光伏电站的发电效率从来不是百分之百。逆变器作为能量转换的核心设备，其内部损耗直接决定了最终上网电量的多少。记得去年参观某大型光伏电站时，站长指着监控屏幕上两个相邻方阵的发电量差异告诉我：“同样的光照条件，发电量相差3.7%，问题就出在逆变器损耗上。”这个数字让我印象深刻——原来我们一直在与看不见的能量流失作斗争。

1.1 理解光伏逆变器损耗的本质

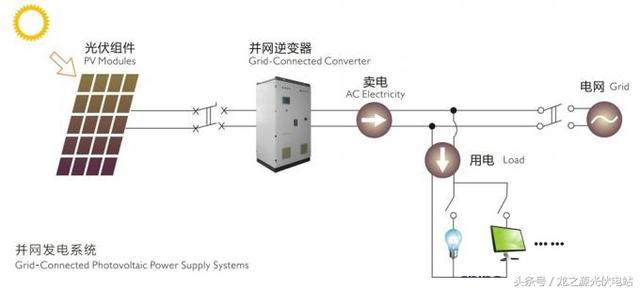

光伏逆变器损耗指的是直流电转换为交流电过程中，以热能形式散失的那部分能量。这种能量转换永远无法达到理想状态，就像水在管道中流动必然会产生摩擦阻力一样。关注损耗问题不仅关乎发电效率，更直接影响投资回报周期。一个损耗降低1%的逆变器，在25年生命周期内可能为电站增加数十万元的收益。

1.2 损耗的来源剖析

逆变器损耗主要来自三个核心部分：

开关损耗发生在功率器件（如IGBT、MOSFET）的开关过程中。每次开关都伴随着电压和电流的重叠，产生瞬时功率损耗。这类似于频繁启停汽车比匀速行驶更耗油。

导通损耗源于电流流过半导体器件和线路时遇到的电阻。即使是最先进的SiC MOSFET也存在导通电阻，电流越大，损耗越显著。

控制电路与辅助电源的损耗常常被忽略。包括驱动电路、检测电路、散热风扇等消耗的能量，这些“固定开销”在轻载时占比尤为突出。

1.3 工作条件对损耗的影响

温度对损耗的影响极为敏感。半导体器件的导通电阻随温度升高而增加，85℃时的损耗可能比25℃时高出40%。这个现象在夏季午后特别明显，高温环境与高负荷运行形成恶性循环。

负载率是另一个关键因素。轻载时固定损耗占比大，效率偏低；随着负载增加，效率逐渐提升，在30%-80%负载区间达到最佳；超载运行时，开关损耗急剧上升，效率再次下降。这种非线性关系使得逆变器选型变得至关重要。

输入电压波动也会改变损耗分布。较高的直流电压通常有利于降低导通损耗，但可能增加开关应力。电站设计时需要综合考虑当地光照特性和组件配置。

1.4 损耗带来的双重影响

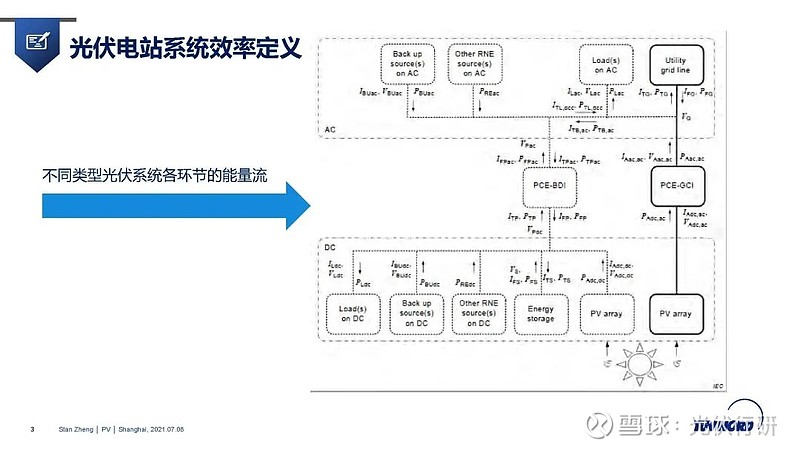

发电效率方面，每1%的损耗降低都直接转化为上网电量的提升。对于10MW电站，这意味着每年可能增加数万千瓦时的发电量。实际案例显示，优化后的逆变器在相同条件下发电量提升可达2-3%。

经济性影响更为深远。除了直接的电量收益，损耗降低还带来运维成本的节约——发热减少意味着器件寿命延长，故障率下降。某些电站因为逆变器过热导致的停机损失，甚至超过了设备本身的维护成本。

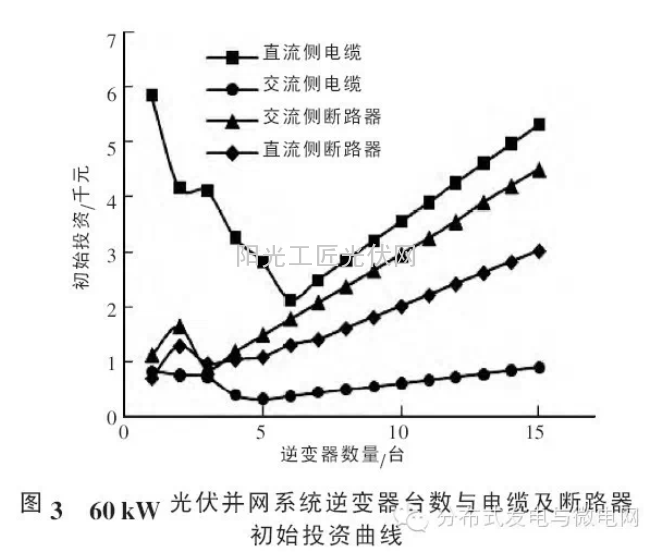

从投资角度看，高效率逆变器的溢价通常在2-3年内就能通过发电收益回收。这种长期收益往往比初期的设备差价更值得关注。光伏行业正在从“追求低成本”转向“关注全生命周期价值”，而降低损耗正是实现这一转变的核心路径。

站在光伏电站的监控室里，看着实时发电数据曲线，我忽然想起工程师说过的一句话：“好的拓扑就像精心设计的交通系统，能让电子更顺畅地到达目的地。”确实，当我们已经了解损耗的来源后，接下来要做的就是为电子规划更高效的流动路径。

2.1 拓扑优化的本质

逆变器拓扑优化本质上是对电路结构的重新设计，旨在减少能量转换环节的阻碍。这就像城市规划师通过优化道路网络来缓解交通拥堵——不是单纯拓宽某条道路，而是重新设计整个交通流线。

其降损原理基于两个核心思路：减少能量转换次数和优化开关路径。传统两级拓扑需要经过DC-DC和DC-AC两次转换，每次转换都会产生损耗。而优化后的拓扑可能将转换次数减少到一次，或者让转换过程更加平滑。我记得有个案例，某电站通过采用新型三电平拓扑，开关损耗直接降低了30%以上。

2.2 主流拓扑方案比较

目前市场上常见的拓扑优化方案各具特色：

三电平拓扑通过增加中点电位，使每个开关管承受的电压应力减半。开关损耗显著降低，特别适用于大功率场合。不过中点电位平衡需要额外控制，增加了系统复杂性。

HERIC拓扑在传统H桥基础上增加了一条无功功率回路。这个设计巧妙之处在于为续流电流提供了专用通道，大幅降低了导通损耗。在阴雨天或早晚弱光条件下，其效率优势尤为明显。

多电平拓扑像是把一个大台阶分成若干小台阶，让电子“拾级而下”。电压变化更加平缓，谐波含量更低。但器件数量增加带来的成本问题，让这种方案更适合兆瓦级以上电站。

2.3 针对性的损耗降低策略

开关损耗的降低主要依靠软开关技术。通过谐振电路创造零电压或零电流开关条件，让开关管在“无压力”状态下工作。这类似于轻轻推门而不是用力撞门——既省力又减少磨损。

导通损耗的优化则更多体现在器件选择和布局上。使用导通电阻更低的SiC器件，同时优化布线减少寄生参数。有个细节很值得注意：合理布局能让导通路径缩短20%，相应损耗也能降低5-8%。

在实际调试中，我们发现开关频率的选择需要权衡。提高频率可以减小无源器件体积，但开关损耗会增加。找到那个最佳平衡点，需要根据具体应用场景反复试验。

2.4 现实应用中的挑战

拓扑优化不是纸上谈兵，落地时会遇到各种实际问题。成本增加是最直接的障碍，新型拓扑往往需要更多器件和更复杂的控制电路。制造商需要在性能提升和成本控制之间找到平衡点。

可靠性也是重要考量。结构越复杂，故障点就越多。某电站曾反映，他们采用的新型拓扑虽然效率很高，但维修难度大大增加。这提醒我们，优化不能只盯着效率数字，还要考虑全生命周期的可维护性。

电磁兼容问题经常被低估。拓扑改变可能带来新的电磁干扰，需要重新设计滤波电路。我们在实验室就遇到过这样的情况：效率提升很理想，但EMC测试就是通不过。

解决这些挑战需要系统思维。有时候，适度的保守反而是更明智的选择——在成熟拓扑基础上进行渐进式改进，往往比完全推倒重来更稳妥。毕竟电站要稳定运行25年，可靠性永远是第一位的。

那个炎热的夏天，我站在光伏电站的集装箱外，手掌贴上逆变器外壳时感受到的灼热温度至今记忆犹新。运维工程师苦笑着说：“这里面烧掉的都是真金白银。”确实，当电子奋力穿过半导体器件时，它们留下的不仅是电能，还有无法忽视的热量。

3.1 散热与损耗的紧密关联

热量是电能损耗最直接的体现。每降低1℃的结温，半导体器件的导通损耗可能减少2-3%。这个数字听起来不大，但考虑到逆变器常年不间断运行，累积的效益相当可观。

散热设计本质上是在与热力学第二定律博弈。所有未能及时导出的热量都会导致器件温度升高，进而引发恶性循环：温度升高使导通电阻增大，电阻增大又产生更多热量。我曾见过一个案例，某电站因散热不良导致逆变器在午后经常降额运行，每年损失发电量超过5%。

3.2 主流散热方案全景图

目前行业内的散热方案呈现出分层适配的特点：

自然风冷像是一位沉默的守护者。依靠散热片和机箱的自然对流，无需额外能耗。这种方案适合小功率户用逆变器，或者在气候凉爽地区的商用机型。它的魅力在于零运行成本和极高的可靠性。不过当环境温度超过35℃时，其散热能力就显得力不从心了。

强制风冷是当前最普遍的解决方案。通过风扇主动带走热量，散热效率比自然风冷提升3-5倍。有意思的是，风扇的功耗本身也是系统损耗的一部分。优秀的设计会让风扇根据温度智能调速，在散热效果和自身能耗间找到平衡点。

液冷技术正在大功率领域崭露头角。冷却液的热容比空气大得多，能够更高效地携带热量。某3MW电站采用液冷方案后，不仅逆变器体积缩小了40%，峰值效率还提升了0.5%。不过管路密封和维护的复杂性，让这种方案暂时难以普及。

相变散热是未来的发展方向。利用材料相变时吸收大量热量的特性，可以在极短时间内处理热冲击。就像冰块融化时会吸收周围热量一样，只是这里的“冰块”是特制的相变材料。实验室数据显示，这种技术在应对瞬时大电流时的表现特别出色。

3.3 散热效果的量化评估

评估散热效果不能只看温度数字。我们更关心的是温度对发电量的实际影响。

热阻计算是基础工作。从芯片结温到环境温度的总热阻，就像计算一条链条上每个环节的阻力。某次测试中我们发现，仅仅改善散热膏的涂抹工艺，就使总热阻降低了15%，对应的温升减少了8℃。

红外热成像提供了直观视角。通过热像图不仅能发现局部过热点，还能分析整个散热路径的温度分布。记得有次巡检，热像图显示某个IGBT模块的散热不均，进一步检查发现是安装压力不足导致的接触热阻增大。

发电量对比是最有说服力的证据。同个电站内，采用优化散热设计的逆变器组，在夏季高温日的发电量比传统设计高出3.7%。这个差距在普通人看来可能微不足道，但对投资方来说，意味着投资回收期缩短了半年以上。

3.4 散热与拓扑的协同增效

散热设计和拓扑优化不是各自为战，而是相辅相成的伙伴。

好的拓扑设计为散热减负。采用软开关技术降低开关损耗，直接减少了热量的产生。这就像先节流再开源——在源头减少热量，比事后拼命散热要明智得多。

散热能力反过来影响拓扑选择。足够的散热余量可以让设计者选择更高开关频率的拓扑，从而优化滤波器和变压器的体积。某厂商就利用先进的液冷系统，成功将开关频率提升到传统设计的1.5倍，整机体积却缩小了25%。

控制策略的协调也很关键。智能温控系统会根据散热器温度动态调整拓扑的工作模式。在散热条件良好时采用高性能模式，温度升高时自动切换为保守模式。这种自适应能力让系统始终运行在最优状态。

实际工程中，我们越来越倾向于将散热和拓扑作为整体来优化。就像优秀的运动员既需要科学的训练方法，也需要合理的营养补给。只有当两者完美配合，才能创造出真正高效可靠的光伏逆变系统。
