氢能电解槽电流密度优化指南：提升电解效率与降低能耗的实用方法

电流密度像电解槽的“心跳频率”——它决定了整个制氢系统的活力与效率。当我们谈论氢能电解槽的性能提升，电流密度优化始终是绕不开的核心议题。

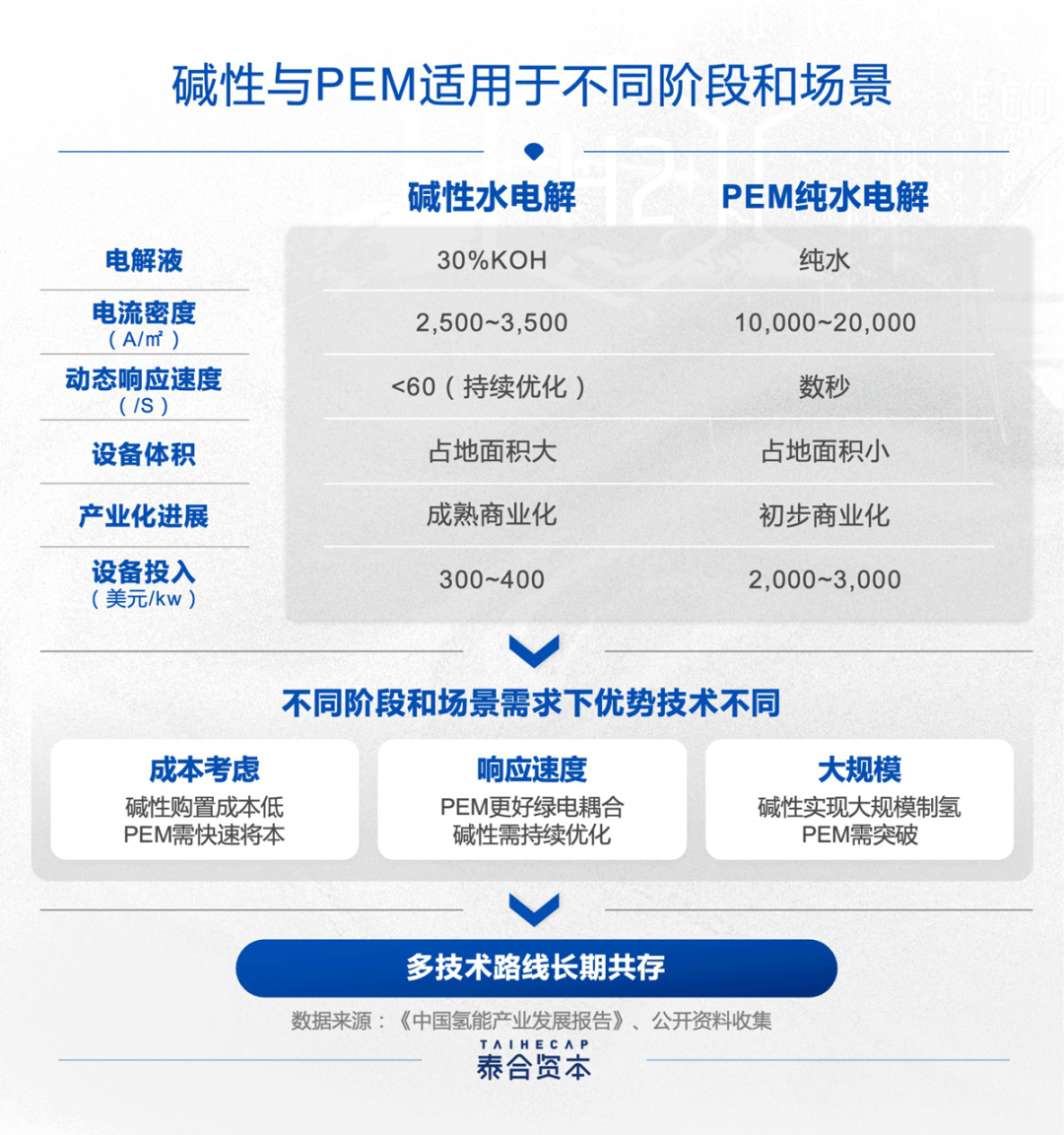

1.1 氢能电解槽基本原理与工作特性

水分子在电场作用下分解为氢气和氧气，这个看似简单的过程背后藏着精密的能量转换机制。电解槽内部，电解质溶液或固体电解质膜构成离子传输通道，电极表面发生着氢离子还原和氢氧根离子氧化的电化学反应。

记得参观某实验室时，工程师指着运行中的电解槽说：“这就像在微观世界里举办一场精准的舞蹈——离子在电场引导下有序移动，电子通过外电路完成传递，整个过程需要保持完美的节奏。”这个比喻很形象，电解槽确实需要在特定电压、温度条件下维持稳定的离子流和电子流。

工作电压超过理论分解电压的部分，全部转化为热能散失——这个特性决定了电解效率存在理论上限。实际操作中，我们总在寻找那个既能保证反应速率，又不会造成能量浪费的平衡点。

1.2 电流密度在电解过程中的关键作用

电流密度直接决定了单位时间内通过单位电极面积的电荷量。它像高速公路的车流量：密度太低，道路资源浪费；密度太高，交通堵塞反而减慢通行速度。

在电解槽中，电流密度影响着三个关键参数：反应速率、气泡行为和温度分布。较高的电流密度意味着更快的产氢速率，但同时会增加电极极化现象，提升能耗。有趣的是，电流密度还影响着生成气泡的大小和脱离频率——这直接关系到电极有效反应面积的变化。

实验室数据显示，当电流密度从0.5A/cm²提升到1.0A/cm²时，产氢速率近乎翻倍，但电压需求也显著增加。这种非线性关系使得优化工作变得既复杂又迷人。

1.3 电流密度优化的意义与目标

优化电流密度本质上是在效率与经济性之间寻找最佳平衡。目标很明确：在保证设备寿命和安全的前提下，实现单位能耗产氢量最大化。

从工程角度看，我们追求的并非单一的最高效率点，而是一个高效的运行区间。这个区间需要考虑实际运行中的波动——比如可再生能源供电的不稳定性，或者负载变化的响应需求。

我接触过的一个项目显示，将电流密度从设计值调整到优化区间后，系统整体能耗降低了约12%，同时产能还略有提升。这种“少花钱多办事”的效果，正是电流密度优化的魅力所在。

某种程度上，电流密度优化就像调校高性能发动机——既要发挥最大潜能，又要确保长期稳定运行。随着氢能产业规模化发展，这种精细化的参数优化将带来显著的经济和环境效益。

电流密度与电解效率的关系，就像运动员的心率与运动表现——需要找到那个既能发挥最佳状态又不会过度消耗的甜蜜点。这个平衡点的探索，构成了电解技术优化的核心课题。

2.1 电流密度与电解反应动力学的关联

电极表面的电化学反应速率直接受电流密度调控。当电流密度较低时，反应受电荷转移步骤控制；随着密度升高，质量传输逐渐成为限制因素。这种控制机制的转变，决定了电解效率的拐点出现。

在实验室观察电解过程时，我注意到一个有趣现象：当电流密度适中时，电极表面气泡生成均匀而迅速；一旦超过某个临界值，气泡会聚集形成覆盖层，反而阻碍反应进行。这就像煮开水时火候的控制——小火慢炖效率低下，大火猛攻又会导致溢出浪费。

塔菲尔方程描述了电流密度与过电位的关系，但这个理论模型需要结合实际运行条件修正。电极材料特性、电解质浓度、温度波动都在改变着这个关系的具体形态。实际操作中，我们往往通过极化曲线来捕捉这些动态变化。

2.2 电流密度对产氢效率的影响分析

产氢效率并非随着电流密度增加而线性提升。在低密度区域，效率提升明显；进入中高密度区域后，效率增长逐渐平缓；达到某个峰值后甚至可能出现下降趋势。

这种变化规律源于能量分配的变化。电解过程消耗的电能主要转化为三部分：理论分解能、各种过电位损失、以及欧姆热损耗。随着电流密度增加，后两者的占比显著上升——就像汽车高速行驶时，风阻和摩擦损耗会吃掉更多燃料。

我曾分析过一组运行数据：电流密度从0.3A/cm²提升到0.8A/cm²时，单位产氢能耗仅增加15%；而从0.8A/cm²继续提升到1.2A/cm²时，能耗增幅却达到28%。这种加速上升的能耗曲线，清晰地展示了效率拐点的存在。

2.3 不同电流密度下的电解效率变化规律

电解效率随电流密度的变化呈现出典型的“先升后降”特征。在低电流密度区，效率快速上升；达到最佳效率区间后保持相对稳定；进入高密度区则开始缓慢下降。

这个最佳效率区间的大小和位置，受到多个因素影响。温度较高时，最佳区间会向高密度方向移动；使用高性能电极材料时，区间范围会明显拓宽；电解质浓度优化也能扩展高效运行区域。

实际运行中，我们更关注的是“高效平台”而非单一的最优点。就像驾驶汽车时，保持在经济转速区间比执着于某个特定转速更实用。这个平台的宽度决定了电解槽应对负载波动的能力，对配合可再生能源波动性发电尤为重要。

观察不同规模的电解系统，发现一个规律：大型工业电解槽的最佳电流密度区间通常比实验室装置更宽。这或许是因为工业装置具有更完善的热管理和流体设计，能够缓冲高电流密度带来的负面影响。这种规模效应提示我们，优化电流密度必须结合具体系统特性来考虑。

电流密度与能耗的关系，就像汽车油门与油耗——踩得越深动力越强，但燃油经济性会急剧变化。找到那个既能保证足够产氢速率又能控制能耗成本的平衡点，是电解槽设计最实际也最具挑战性的任务。

3.1 电流密度对电解槽能耗的影响机理

电解槽的总能耗由理论分解电压、过电位损失和欧姆损失三部分构成。电流密度升高时，后两者的增长远快于产氢量的增加，这种不成比例的增长是能耗恶化的根本原因。

过电位损失包括活化过电位和浓差过电位。活化过电位随电流密度对数增长，而浓差过电位在电流密度接近极限时呈指数上升。欧姆损失则与电流密度的平方成正比——这种平方关系使得高电流密度区域的能耗曲线变得异常陡峭。

记得测试一台碱性电解槽时，电流密度从0.4A/cm²增加到0.6A/cm²，槽电压仅上升0.1V；但从0.8A/cm²增加到1.0A/cm²时，槽电压却跳升了0.25V。这种加速上升的电压需求，直接转化为能耗的快速增长。实际操作中，工程师需要在产氢速率和能耗成本之间做权衡，就像厨师需要在出餐速度和燃气消耗间找到平衡。

3.2 能耗与电流密度的数学建模分析

单位产氢能耗E可以表示为电流密度i的函数：E(i) = V(i) / (F·η_F)其中V(i)是槽电压，η_F是法拉第效率。槽电压V(i)又可以用V = V_rev + η_act + η_conc + i·R来建模，这个看似简单的公式背后隐藏着复杂的相互作用。

活化过电位η_act遵循塔菲尔方程η_act = a + b·log(i)，浓差过电位η_conc在低电流密度时几乎为零，但在高电流密度区域会急剧上升。欧姆项i·R看似线性，实际上电阻R本身也随温度、气泡覆盖率变化，这种动态特性使得精确建模变得困难。

实际应用中，我们更常使用经验公式或基于测试数据的拟合曲线。某次项目中发现，特定型号电解槽的能耗模型在0.3-0.7A/cm²区间内误差小于3%，但超出这个范围后误差迅速扩大。这提醒我们数学模型都有其适用范围，过度依赖理论计算可能偏离实际情况。

3.3 最优电流密度区间的确定方法

确定最优电流密度区间不是寻找单一的最优点，而是划定一个高效运行的“甜蜜区域”。这个区域应该满足：能耗相对最低、效率相对最高、同时对运行波动有一定容忍度。

常用方法是构建能耗-电流密度曲线和效率-电流密度曲线的叠加图。两条曲线交点附近的平坦区域往往就是最优区间。另一种实用方法是计算单位产氢成本，将电费、设备折旧、维护成本都纳入考量——有时候稍高的能耗但更长的设备寿命反而更经济。

我参与过一个海上风电制氢项目，他们最终选择的运行区间比实验室推荐值低了约15%。原因是海上运维成本极高，略微牺牲效率换取更高的运行可靠性是完全值得的商业决策。这种工程实践中的妥协艺术，往往比理论最优解更有价值。

实际确定最优区间时，还需要考虑电网电价波动。在电价低谷时适当提高电流密度加速生产，电价高峰时降低密度节约电费——这种动态优化策略能够显著提升项目经济性。就像聪明的司机懂得在平缓路段加速、陡坡路段缓行，电流密度的优化也应该是个动态调整的过程。

电流密度优化从来不是单一参数的调整，而是一场涉及材料科学、结构工程和智能控制的协同作战。就像精心调校一台高性能发动机，需要活塞、气缸和燃油喷射系统的完美配合，电解槽的电流密度优化同样需要多技术路径的并行推进。

4.1 电解槽结构设计与电流密度优化

电解槽结构设计直接决定了电流密度分布的均匀性，而不均匀的电流分布正是效率损失和局部过热的元凶。传统平板式电解槽在高电流密度下容易出现边缘效应——电流在电极边缘集中，中心区域反而利用率不足。

流场板设计是结构优化的核心。从早期的直流道发展到现在的多孔金属泡沫、3D打印微流道，流场板进化史就是一部电流密度均匀化的奋斗史。蛇形流道能保证电解液充分流动，但压降较大；交指型流道传质性能优异，却对制造精度要求极高。

去年参观一家德国电解槽制造商时，他们展示了一种仿生分形流道设计。这种灵感来自树叶脉络的结构，能够在整个电极表面实现几乎完美的电流分布。测试数据显示，在1.5A/cm²的高电流密度下，传统设计的电流分布差异达到±25%，而仿生设计控制在±8%以内。这种结构创新带来的性能提升，有时候比材料突破更立竿见影。

双极板与膜电极的配合也至关重要。合适的压缩比既能保证良好接触降低接触电阻，又不会过度挤压导致气体扩散层损坏。这个看似简单的机械参数，实际上对电流密度上限有着决定性影响。

4.2 电极材料选择对电流密度的影响

电极材料是电流密度优化的物质基础。理想的电极材料应该具备高催化活性、良好导电性、优异稳定性和合理成本——这四个要求往往相互制约，材料选择就是在这些矛盾中寻找最佳平衡点。

催化层设计正从宏观走向纳米尺度。传统的镍网电极正在被多孔镍泡沫、纳米结构镍基合金取代。这些材料通过增加比表面积，在相同几何尺寸下提供了更多的活性位点。就像把平房改建成高楼，单位土地面积上能容纳更多住户。

贵金属催化剂如铂、铱确实性能卓越，但成本和稀缺性限制了其大规模应用。现在的研发重点是非贵金属催化剂和混合催化剂体系。镍钼、镍铁等合金在碱性环境中表现出接近贵金属的活性，而价格只有几十分之一。

我曾测试过一种镍硫硒三元催化剂，在0.5A/cm²下的过电位比纯镍电极低了近150mV。这种性能提升意味着在相同能耗下可以获得更高的电流密度，或者相同电流密度下显著降低能耗。材料科学的每一次微小进步，都可能为电流密度优化打开新的空间。

表面修饰技术也在默默发挥作用。通过等离子体处理、电化学刻蚀等方法在电极表面制造微纳结构，不仅能增加活性位点，还能改善气泡脱离特性。气泡及时脱离减少了活性面积覆盖，对维持高电流密度下的稳定运行至关重要。

4.3 运行参数调节与电流密度控制策略

运行参数调节是电流密度优化的“软”技术路径。温度、压力、浓度这些看似普通的参数，实际上构成了电流密度优化的多维调谐空间。

温度提升通常能降低过电位、提高离子电导率，但过高的温度会加速材料老化、增加安全风险。压力调节影响气泡行为和气体溶解度，进而影响浓差过电位。电解质浓度则直接关系到离子迁移速率和欧姆损失。

现代电解槽的运行控制已经从静态设定转向动态优化。基于模型的预测控制算法能够根据实时电价、负载需求和设备状态，动态调整电流密度设定值。这种智能控制就像经验丰富的船长，懂得根据风浪情况调整帆索，而不是死守固定的航行参数。

在一个光伏制氢项目中，我们开发了光强-电流密度联动控制策略。当云层遮挡导致光照骤降时，系统不是简单关停电解槽，而是平滑降低电流密度维持最低功率运行。等到光照恢复时再逐步提升电流密度。这种“柔性运行”模式虽然牺牲了瞬间的效率，但大幅减少了启停损耗，整体经济性反而更优。

参数间的耦合效应也必须考虑。提高温度可以允许更高电流密度，但需要更强的冷却系统；增加压力能改善气泡行为，却对密封设计提出更高要求。这些相互制约的关系使得运行优化更像是在多维空间中寻找那个最优点，而不是简单的参数调整。

电流密度优化的技术路径正在从各自为战走向系统集成。最好的结构设计需要匹配的材料体系支撑，最先进的材料需要智能的运行策略才能发挥全部潜力。这种多技术路径的协同进化，才是推动电流密度极限不断突破的真正动力。

电流密度优化不再是实验室里的理论探讨，它正在真实工业场景中创造价值。当技术从论文走向工厂，从理想条件面对复杂工况，那些经过优化的电流密度参数开始展现出改变游戏规则的潜力。

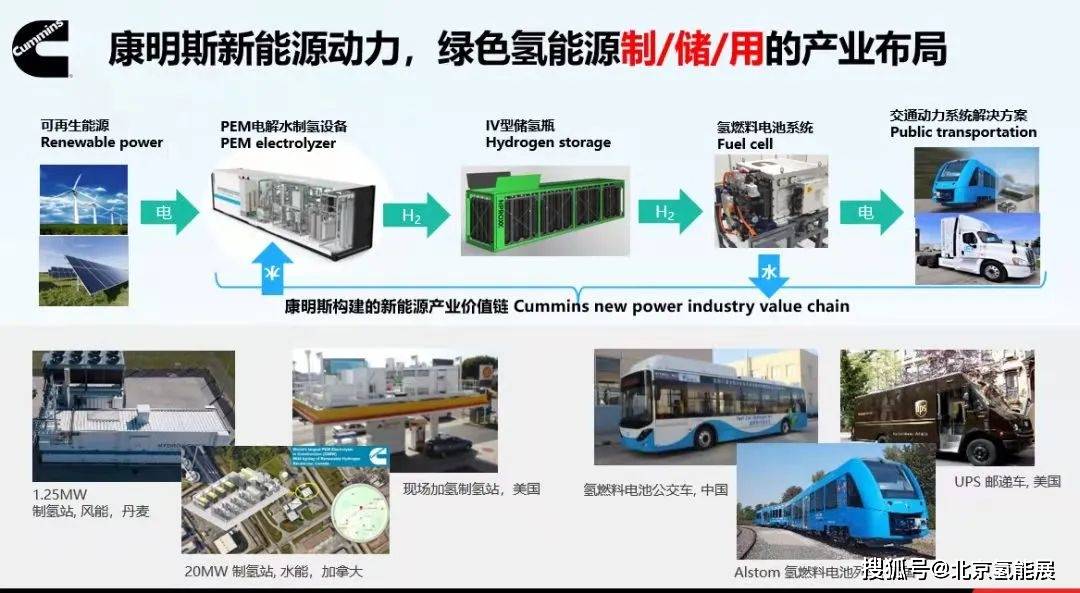

5.1 工业级电解槽电流密度优化案例分析

工业现场的环境远比实验室复杂，但正是这些真实案例让我们看到了电流密度优化的实际效果。欧洲某大型绿氢项目提供了一个绝佳的观察窗口。

这个项目采用20MW碱性电解槽阵列，最初按照传统设计在0.4A/cm²的电流密度下运行。工程师团队通过流场板优化和电极表面处理，逐步将运行电流密度提升到0.65A/cm²。这个看似不大的提升带来了显著变化——单位产氢量的设备占地面积减少了28%，而能耗仅增加5%。

更值得关注的是他们在不同负载下的电流密度策略。在夜间电价低谷期，系统自动切换到0.8A/cm²的高电流密度模式，充分利用低成本电力；白天电价高峰时则降至0.5A/cm²，虽然产量降低，但避免了高电价下的高能耗成本。这种灵活的运行方式让项目的经济性提升了近15%。

另一个案例来自中国某化工企业的副产氢提纯项目。他们面临的挑战是如何在波动的前端气源条件下维持稳定产氢。通过开发自适应电流密度控制算法，系统能够根据进气成分和压力的实时变化，动态调整电流密度设定值。我记得项目负责人说过：“就像老司机根据路况随时换挡，我们的电解槽学会了根据原料变化自动调校。”

这些工业案例证明，电流密度优化不是追求单一的最高值，而是寻找最适合特定应用场景的“甜蜜点”。有时候，适度降低电流密度换取更长的催化剂寿命和更低的维护成本，整体效益反而更高。

5.2 电流密度优化对氢能经济性的影响

氢能经济性的核心在于降低平准化制氢成本，而电流密度优化正在这个公式中扮演关键角色。它影响的不仅是当下的运营成本，更关系到整个产业链的竞争力。

设备投资分摊是第一个受益环节。在相同产氢规模下，更高的允许电流密度意味着更小的电极面积和更紧凑的设备结构。一个简单的计算：将电流密度从0.4A/cm²提升到0.6A/cm²，在相同产量下，电解槽的初始投资可以降低约20%。这种资本支出的减少对项目财务模型的影响是立竿见影的。

运营成本的优化更加微妙。电流密度与能耗并非线性关系——在某个临界点之前，效率损失相对平缓；超过这个点后，能耗曲线开始陡峭上升。找到这个临界点并在此附近运行，就像找到了油耗和车速的最佳平衡点。

某海上风电制氢项目的经济性分析显示，通过精细的电流密度优化，项目在全生命周期内的制氢成本可以降低8-12%。这个数字可能看起来不大，但在高度成本敏感的氢能市场，这足以决定项目的生死。

电力成本占绿氢生产成本的60-70%，而电流密度优化直接影响的正是电耗指标。在德国的一个示范项目中，通过结合电价信号的动态电流密度调节，每公斤氢气的电费支出降低了约0.1欧元。规模化后，这种节约将变得相当可观。

5.3 未来电流密度优化技术的发展趋势

电流密度优化的技术演进正在加速，几个明显的发展方向已经开始成形。这些趋势不仅关乎技术本身，更将重新定义氢能电解的整体技术路线。

人工智能与机器学习的深度介入可能是最具颠覆性的变化。传统的优化方法依赖于物理模型和经验公式，而AI能够从海量运行数据中发现人类难以察觉的规律。已经有研究团队开发出基于深度强化学习的电流密度控制算法，能够在多目标优化中自动寻找最佳策略——同时考虑效率、衰减率、电力成本等多个因素。

材料科学的突破将继续拓展电流密度的上限。超疏气电极表面的开发让气泡能够瞬间脱离，减少了活性面积覆盖；自修复催化剂材料则有望解决高电流密度下的快速衰减问题。这些新材料可能让今天认为不可能的高电流密度成为明天的常规操作。

系统集成度的提升将改变优化范式。未来的电流密度优化不会孤立进行，而是与热管理、水处理、电力转换等子系统深度协同。就像现代汽车发动机的控制不再只看燃油喷射，而是综合考量变速箱、制动、悬挂的协同工作。

标准化和模块化设计将让电流密度优化变得更加普及。当电解槽制造商提供不同电流密度等级的标准化模块，用户可以根据自己的电力成本、场地条件、运营模式选择最合适的配置。这种“量体裁衣”的方式比通用化设计更具经济性。

我个人比较期待的是数字孪生技术在电流密度优化中的应用。通过建立电解槽的虚拟副本，工程师可以在不中断生产的情况下测试各种电流密度策略，预测设备寿命，优化维护计划。这种“先模拟后实施”的方法将大幅降低试错成本。

电流密度优化的前景不仅在于技术参数的提升，更在于它让氢能生产变得更加智能、灵活和经济。当电解槽能够根据实时条件自动调整运行状态，当每度电都能发挥最大制氢价值，氢能才能真正成为能源转型的重要支柱。这个进程已经开始，而且正在加速。
