评估氢能燃料电池车的车载储氢系统安全设计：碰撞测试与泄漏防护 - 全面解析安全技术与标准

氢能汽车缓缓驶入我们的生活场景。这些零排放的交通工具背后，藏着一套精密的储氢系统。它既要确保氢气稳定储存，又要应对各种极端情况。这个系统的安全设计，直接关系到整车的可靠性与用户的安全体验。

1.1 氢能汽车安全设计的重要性与挑战

氢气具有极高的能量密度，却也带来独特的安全考量。它的分子极小，容易从微小缝隙逸出；与空气混合后具有较宽的爆炸极限范围。这些特性让储氢系统设计面临双重挑战：既要保证日常使用的绝对安全，又要考虑事故状态下的极端防护。

我记得参观过一个氢能实验室，工程师指着那个看似普通的储氢罐说：“这里面装着的不仅是能源，更是我们对安全承诺的体现。”这句话让我意识到，安全设计从来不是技术参数的堆砌，而是对每个潜在风险的深度思考。

1.2 车载储氢系统关键组件与工作原理

典型的车载储氢系统像一套精密的生命维持系统。核心部件包括储氢罐、压力调节阀、安全泄放装置和各类传感器。储氢罐通常采用碳纤维复合材料包裹的铝内胆，工作压力可达70MPa。这个压力相当于700个大气压，足以将氢气压缩到足够密度以满足续航需求。

压力调节阀负责将高压氢气降至燃料电池所需的工作压力。安全泄放装置则像忠诚的卫士，在温度或压力异常时及时动作。各类传感器不间断地监测着系统的运行状态，它们共同构成了储氢系统的“神经网络”。

1.3 国内外安全标准与法规框架

全球范围内，储氢系统安全标准正在不断完善。联合国《全球技术法规》第13号文件为氢燃料电池车辆建立了基本安全要求。在中国，GB/T《燃料电池电动汽车安全要求》系列标准详细规定了储氢系统的安全技术指标。

欧洲经济委员会制定的ECE R134法规，美国能源部的相关标准，都在推动着行业安全水平的提升。这些标准不仅关注静态安全性能，更着重评估动态碰撞条件下的系统完整性。标准制定者们似乎达成了一种默契：安全没有国界，技术创新必须建立在可靠的安全基石之上。

储氢系统的安全设计，本质上是在物理极限与安全需求之间寻找最佳平衡点。这个平衡点的确立，需要工程师们对材料科学、结构力学和系统控制的深刻理解。

当氢能汽车行驶在道路上，最让人关心的莫过于：如果发生碰撞，储氢系统会怎样？这个问题推动着一整套严谨的碰撞测试体系的建立。测试场里，那些看似残酷的撞击实验，实际上是对安全承诺最直接的验证。

2.1 碰撞测试类型：正面、侧面、追尾碰撞

碰撞测试模拟着真实道路事故中最常见的三种场景。正面碰撞以50km/h的速度撞击刚性壁障，这个速度恰好覆盖了城市道路的大部分事故情况。侧面碰撞则使用可变形移动壁障以50km/h的速度撞击车辆侧面，模拟十字路口的侧面撞击风险。

追尾测试特别关注后置储氢罐的防护能力。测试中，一辆移动壁障以80km/h的速度撞击静止的试验车辆后部。这个速度远高于日常追尾事故，却能够充分暴露储氢系统的潜在薄弱环节。

我曾在测试现场目睹过一次侧面碰撞试验。当撞击发生的瞬间，车身结构按照预设的方式变形吸能，而位于车架中央的储氢罐区域几乎完好无损。那个画面让我深刻理解到，优秀的安全设计不是防止变形，而是引导变形。

2.2 储氢系统完整性评估指标

碰撞后的评估像一次精密的体检。首要指标是储氢罐的完整性——不能有任何可见的裂纹或永久变形。压力保持能力同样关键，测试要求在任何碰撞工况下，储氢系统的压力泄漏率不得超过特定阈值。

连接管路的稳固性、阀门功能的正常性、固定支架的完整性，这些细节共同构成评估体系。评估人员会使用内窥镜检查储氢罐内部状态，就像医生使用胃镜检查病人那样仔细。

有个细节值得注意：即使外观完好，如果传感器检测到异常振动信号，系统也可能被判定为需要进一步分析。这种严苛的态度，体现着对安全零容忍的理念。

2.3 测试设备与模拟环境搭建

碰撞测试实验室像个高科技的“事故制造工厂”。高速摄像系统以每秒上万帧的速度记录碰撞过程，捕捉每个细微的瞬间。假人身上布满传感器，记录着各种力学参数，为评估乘员安全提供数据支撑。

环境模拟同样重要。测试需要在不同温度条件下进行，从-40℃的极寒到60℃的高温，验证储氢系统在各种气候下的表现。湿度、盐雾等环境因素的加入，让测试更贴近真实使用场景。

实验室里那些精密的设备让人印象深刻。特别是那个能够模拟多种碰撞角度的大型台车，它的控制精度可以达到毫米级别。这种对细节的执着，正是安全可靠性的基石。

2.4 实际测试案例与结果分析

去年某厂商的测试案例很有代表性。在正面碰撞测试中，前舱结构充分变形吸收能量，传递到储氢区域的冲击力已大幅衰减。虽然车身前部损毁严重，但储氢系统所有指标均符合安全要求。

另一个案例中，侧面碰撞导致车门严重内陷，但专门设计的防护框架有效保护了储氢罐。监测数据显示，碰撞瞬间罐体承受的冲击力在安全阈值内，压力保持完好。

这些测试结果不断验证着一个理念：优秀的安全设计不是追求绝对的不变形，而是通过精心计算的能量传递路径，确保关键部件始终处于安全状态。每一次成功的测试，都是对设计理念的肯定，也是对用户安全的郑重承诺。

想象一下，当氢能汽车安静地停在车库，或是飞驰在高速公路上，如何确保微小的氢气分子不会在不该出现的地方出现？这需要一套精密的防护体系，就像给无形的气体编织一张安全网。

3.1 储氢罐材料与结构防护设计

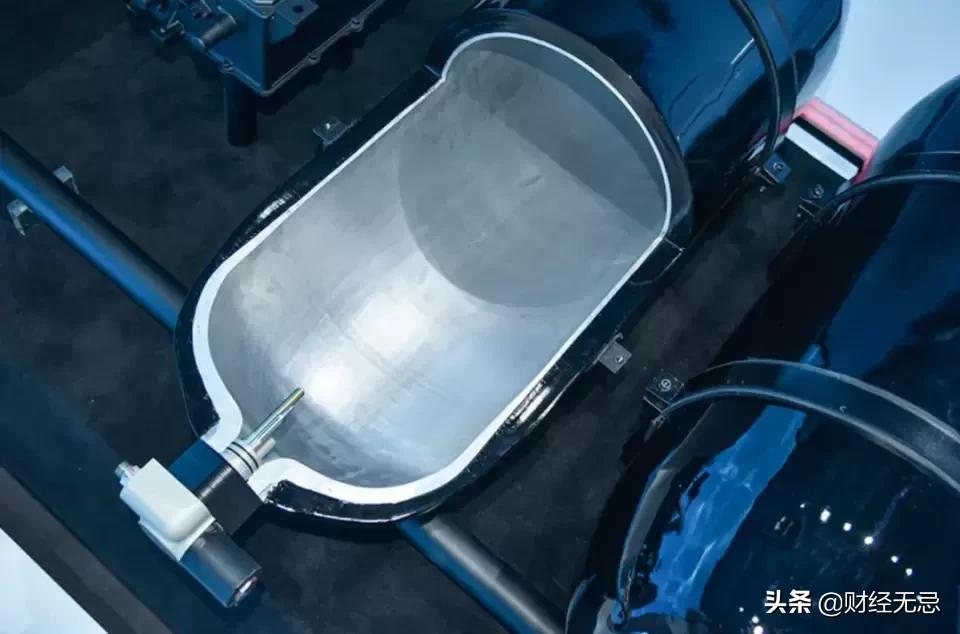

储氢罐的内胆通常采用高分子聚合物材料，这种材料有个特点——它对氢气的渗透率极低，就像特制的保鲜膜包裹着食物。外层则用碳纤维复合材料缠绕，形成坚固的防护壳。这种“刚柔并济”的设计思路很巧妙，内胆负责密封，外壳承担结构强度。

多层安全结构是另一个亮点。现代储氢罐往往设计有内衬层、阻隔层、结构层和保护层。每层都有明确分工，哪怕最外层受损，内层依然能维持基本安全功能。这让我想起洋葱的结构，剥开一层还有一层，为安全设置了多重保障。

记得有次参观制造车间，工程师拿着一个剖开的储氢罐样品解释：“你看这些层间界面，我们通过特殊工艺让它们既相互独立又协同工作。”这种设计哲学确实提升了系统的鲁棒性。

3.2 泄漏检测传感器与预警系统

传感器就像车辆的“嗅觉系统”，时刻捕捉着氢气的踪迹。目前主流的电化学传感器灵敏度很高，能够检测到空气中万分之几的氢气浓度。这些传感器通常布置在储氢罐周围、燃料电池舱和乘客舱等关键区域。

预警系统采用多级响应机制。当检测到微量泄漏时，系统可能只是记录数据；浓度升高到一定阈值，会向驾驶员发出视觉或声音警示；如果达到危险浓度，系统会自动切断氢供应并启动通风。这种渐进式的响应策略既避免了误报干扰，又能及时应对真实风险。

实际使用中，传感器的布置位置很有讲究。不是随便安装几个就行，而是要根据气流走向、可能泄漏点来优化布局。这个细节往往决定了检测系统的有效性。

3.3 紧急切断与泄压安全机制

紧急切断阀是安全系统的“紧急制动”。在检测到严重泄漏或碰撞信号时，它能在毫秒级时间内切断氢气流路。这个速度比人眨眼还要快得多，为阻止事故扩大争取了宝贵时间。

泄压装置则是系统的“安全阀”。当储氢罐内压力异常升高，或处于火灾环境中，温度升高导致压力上升，泄压阀会自动开启释放压力。设计精妙之处在于，泄压过程是可控的——不是爆炸性的释放，而是通过特定通道定向排放。

我曾了解过一个案例，某测试中模拟车辆起火场景，泄压阀在达到设定温度时准时启动，将氢气引导至车顶安全区域燃烧释放。这个设计避免了氢气在车底积聚的风险，体现了工程智慧。

3.4 泄漏扩散模拟与风险评估

计算机模拟技术让工程师能够“预见”泄漏后果。通过计算流体动力学软件，可以模拟氢气在不同场景下的扩散路径。风速、环境温度、障碍物布局等因素都被纳入计算，生成可视化的风险分布图。

风险评估不仅考虑泄漏概率，更关注后果严重度。一个小孔径的缓慢泄漏与管路断裂的快速泄漏，应对策略完全不同。评估团队会建立故障树，分析各种可能的事故序列，找出最脆弱的环节。

有意思的是，这些模拟结果有时会颠覆直觉判断。比如在某个模拟中，研究人员发现地面凹陷处反而比开阔地带更安全，因为氢气轻于空气，在凹陷处更容易快速上升扩散。这样的发现不断优化着安全设计的方向。

车辆碰撞后的那一刻，时间仿佛凝固。对氢能燃料电池车而言，真正的安全考验才刚刚开始。储氢系统能否在受损状态下继续保持安全？这需要一套科学的评估体系来给出答案。

4.1 储氢系统残余强度分析

碰撞后的储氢罐就像经历地震的建筑，外表可能完好，内部结构却可能暗藏损伤。残余强度分析就是要找出这些“内伤”。工程师使用超声波检测、X射线成像等技术，探查碳纤维外壳的微裂纹、分层缺陷。

有意思的是，有时候外观完好的储氢罐反而需要更仔细检查。我记得一个测试案例中，储氢罐表面只有轻微划痕，但内部扫描显示纤维层出现了局部脱粘。这种“表里不一”的情况提醒我们，不能仅凭外观判断安全性。

残余强度的评估不仅关注当前状态，还要预测使用寿命。一个经历过碰撞的储氢罐，其疲劳寿命可能会显著缩短。测试团队会模拟后续使用中的压力循环，验证其能否安全度过整个设计寿命。

4.2 泄漏率与浓度监测标准

微量泄漏往往比大流量泄漏更难发现，也更危险。碰撞后的泄漏率监测需要极其精密的仪器，通常采用质谱分析法，能够检测到每分钟几毫升的泄漏量。这个精度相当于要在一游泳池的水中发现一杯水的增加。

浓度监测的标准制定考虑了多重因素。在乘客舱内，氢气浓度必须控制在爆炸下限的25%以下；在发动机舱等密闭空间，要求更为严格。这些阈值不是随意设定的，而是基于大量实验数据和安全裕度计算。

实际测试中，监测点布置很有讲究。氢气比空气轻，会向上聚集，所以传感器通常安装在空间上部。但碰撞可能导致车辆姿态改变，这时候就需要动态调整监测策略。这个细节体现了标准执行的灵活性。

4.3 热失控防护与防火设计

碰撞引发的短路、火花可能点燃泄漏的氢气，热失控防护就是最后的防线。防火材料包裹在储氢罐外围，就像给系统穿上防火服。这些材料能在高温下形成隔热层，延缓热量传递。

泄压阀在火灾场景下扮演关键角色。当环境温度升高，储氢罐内压力上升，泄压阀会定向释放氢气并引导至安全区域燃烧。这个设计很巧妙，把潜在爆炸风险转化为可控燃烧。

我见过一个防火测试，模拟车辆完全燃烧的场景。防火层成功将罐体温度控制在安全范围内长达30分钟，为乘员逃生和消防救援争取了宝贵时间。这个性能指标现在已成为行业标配。

4.4 安全裕度与可靠性验证

安全裕度是设计的“缓冲地带”。比如储氢罐的爆破压力通常是工作压力的2.25倍以上，这个倍数就是安全裕度。碰撞后，我们需要重新评估这个裕度是否仍然充足。

可靠性验证采用“最坏情况”思维。测试团队会模拟各种极端场景：不同角度碰撞、多重失效叠加、恶劣环境条件等。目的不是证明系统完美无缺，而是确认在最不利情况下依然能保证基本安全。

有个概念在工程界很受重视——失效安全。意思是即使某个部件失效，系统也能以安全方式停止运行。碰撞后的评估重点之一，就是验证这种失效安全机制是否仍然有效。这种设计哲学确实让人安心。

站在氢能燃料电池车发展的十字路口，安全设计的进化从未停止。那些曾经被视为挑战的技术瓶颈，正逐渐被创新的解决方案一一攻克。未来的车载储氢系统安全，将呈现出更加智能、可靠的发展图景。

5.1 智能安全监测系统发展

传统的传感器监测正在向智能化演进。新一代监测系统不再满足于简单的泄漏报警，而是能够预测潜在风险。通过机器学习算法分析压力波动、温度变化等数据，系统可以提前数小时预警可能的故障。

记得参观一家研发实验室时，工程师展示了他们的预测性维护系统。通过分析储氢罐的微振动模式，系统能准确判断复合材料的老化程度。这种"听诊器"般的能力，让安全监测从被动响应转向主动预防。

边缘计算技术的引入让实时决策成为可能。车载计算单元能在毫秒级内完成数据分析和指令下发，无需依赖云端。这种本地化智能在处理紧急情况时显得尤为重要，毕竟安全往往就取决于那关键的几秒钟。

5.2 新型储氢材料与结构优化

材料科学的突破正在改写储氢系统的安全规则。金属有机框架材料展现出令人惊喜的储氢能力，其独特的晶体结构能在相对低压下安全储氢。这类材料的自密封特性也很出色，微小损伤时能自动修复。

结构设计方面，仿生学原理带来新的灵感。蜂窝状支撑结构模仿蜂巢的力学特性，在减轻重量的同时提升抗冲击性能。多层复合设计则像洋葱一样，层层设防，即使外层受损，内层仍能保持完整。

我注意到一个有趣趋势：储氢单元正在向模块化、小型化发展。将一个大储氢罐分解为多个互联的小单元，就像把鸡蛋放在不同篮子里。某个单元受损时，系统能自动隔离该单元，大幅提升整体安全性。

5.3 标准化与认证体系完善

全球统一的安全标准正在形成。各国监管机构意识到，氢能汽车要真正普及，必须建立互认的认证体系。这种协调不仅降低企业研发成本，更重要的是确保无论在哪里，车辆都符合统一的安全基准。

认证过程本身也在变革。虚拟测试和数字孪生技术让认证更高效。制造商可以在产品设计阶段就通过模拟获得初步认证，大幅缩短上市时间。但实物测试仍然不可或缺，两者结合才能确保万无一失。

有个细节值得关注：标准制定开始更多考虑实际使用场景。比如针对网约车、物流车等不同运营模式，安全要求会有针对性调整。这种精细化标准制定思路，反映出行业正在走向成熟。

5.4 行业协同与安全文化建设

安全不再是单个企业的责任，而是整个生态系统的共同课题。整车厂、零部件供应商、加氢站运营商开始共享安全数据。这种开放协作在传统汽车行业很少见，但在氢能领域已成为共识。

安全文化的培育需要时间。从设计工程师到维修技师，每个人都应该具备氢安全素养。一些领先企业已经将氢安全培训纳入员工必修课，甚至扩展到经销商和用户层面。这种全员参与的安全意识，可能比任何技术都更重要。

我欣赏某个企业提出的"安全透明度"理念。他们公开分享事故调查结果和改进措施，哪怕这些信息可能影响短期声誉。这种坦诚态度赢得了用户信任，也推动整个行业的安全水平提升。毕竟，在安全这件事上，没有竞争对手，只有同行者。
