新能源微电网能量管理系统优化调度算法：多能互补场景下的高效能源管理方案

微电网正悄然改变我们的能源使用方式。想象一个社区，屋顶光伏板吸收阳光，小型风机捕捉微风，储能电池静静充放电——这些分散的能源通过智能系统联结成有机整体。能量管理系统就是这套体系的“智慧大脑”，在多能互补场景中协调优化各类能源的调度分配。

1.1 微电网系统架构与组成要素

典型的新能源微电网包含三个核心层次。物理层涵盖光伏阵列、风力发电机、储能电池、燃气轮机等发电与储能设备。控制层由本地控制器、保护装置构成，确保各单元安全运行。最上层的能量管理系统负责整体优化决策，通过通信网络与下层设备实时交互。

我参观过一个工业园区微电网项目，那里光伏发电占比约40%，风机贡献15%，剩余部分由天然气热电联供和电网补充。这种多元化结构让系统在阴雨天仍能稳定供电，储能系统则像“能量海绵”般平衡供需波动。

1.2 多能互补的基本概念与特征

多能互补不是简单拼凑多种能源，而是让不同能源特性形成协同效应。光伏发电具有明显的昼夜间歇性，风力发电呈现季节性和随机性，储能系统可灵活调节，传统发电机则提供稳定支撑。当这些能源有机结合，系统整体可靠性和经济性都获得提升。

这种互补关系类似团队协作——有人擅长短期爆发，有人专精持久稳定。关键在于识别各能源的“性格特点”，设计出它们最佳的合作模式。晴朗白天优先消纳光伏，风力强劲时充分利用风电，负荷低谷时段为储能充电，这种动态配合让能源利用更加精细。

1.3 能量管理系统的功能定位

能量管理系统承担着微电网的“指挥官”角色。它的核心任务包括实时监测各单元运行状态，预测可再生能源出力，优化调度各类资源，维持系统安全稳定。这套系统需要处理海量数据，在秒级甚至毫秒级时间尺度上做出决策。

实际运行中，能量管理系统不断在多个目标间寻求平衡：既要降低运行成本，又要提高绿电比例，还得确保供电质量。这需要系统具备相当强的计算能力和智能水平。我记得系统工程师说过，好的能量管理应该像经验丰富的乐队指挥，让每种乐器在合适时机发出恰当声音，最终奏出和谐乐章。

现代能量管理系统正从单纯的控制工具向智能决策平台演进。它们开始集成机器学习算法，能够从历史数据中学习优化策略，逐渐适应复杂的多能互补场景。这种进化让微电网运营更加自主高效，为未来能源体系奠定坚实基础。

能量在微电网中的流动就像城市交通网络，不同能源沿着各自路径汇聚、转换、分配。理解这种动态流动规律，是多能互补优化的基础。当光伏发电达到峰值时，多余电能可能流向储能设备；当夜幕降临，储能系统开始释放能量，与传统发电机共同支撑负荷需求。这种能量流动不是简单的单向传输，而是充满交互的复杂网络。

2.1 可再生能源发电特性分析

光伏发电呈现出清晰的“日出而作、日落而息”特征。典型晴天条件下，光伏出力在正午达到峰值，早晚急剧下降。这种规律性让预测相对容易，但云层遮挡会带来分钟级的剧烈波动。我处理过一个案例，一片飘过的云朵让光伏出力在3分钟内下降70%，这种突变对系统平衡构成严峻考验。

风力发电则更加难以捉摸。它的波动包含秒级湍流、分钟级阵风、小时级天气系统影响。沿海地区的风资源往往夜间更强，与光伏形成天然的时间互补。但在某些季节，连续多日的静风天气会让风电几乎归零。这种长期缺额需要其他能源及时补位。

可再生能源的这种不确定性，要求能量管理系统具备足够的灵活性和鲁棒性。系统需要像经验丰富的冲浪者，既能享受规律波浪的平稳，又能应对突然出现的浪涌。

2.2 储能系统运行特性建模

储能系统在微电网中扮演着“能量缓冲器”的角色。锂离子电池的响应时间在毫秒级，能够快速平衡瞬时功率缺额。但其充放电效率并非恒定，通常荷电状态在20%-80%时效率最高。过度充放电不仅降低效率，还会加速电池老化。

铅碳电池更适合频繁的浅充浅放循环，成本相对较低但能量密度有限。飞轮储能擅长秒级至分钟级的功率支撑，适合应对短时波动。不同储能技术的组合使用，往往能发挥“1+1>2”的效果。

建模时需要关注几个关键参数：充放电效率随功率和荷电状态的变化曲线、循环寿命与深度的关系、自放电率的影响。实际运行中，储能系统的状态转换还存在延迟，这些细节都会影响调度决策的准确性。

2.3 多能耦合关系与能量转换效率

多能互补的核心在于能量转换环节。电转热设备将多余电能转化为热能存储，效率通常达到90%以上。热电联供机组同时产出电能和热能，综合效率可突破80%。这些耦合关系创造了额外的调节维度。

我印象很深的一个项目，系统在光伏出力高峰时段启动电锅炉，将电能转化为热水存储。到了晚间用电高峰，这些热水直接用于供暖，减少燃气消耗。这种“时空转移”显著提升了系统经济性。

能量转换必然伴随损耗。逆变器效率在95%-98%之间，变压器损耗约1%-2%，线路损耗取决于传输距离和负荷水平。这些看似微小的损耗在系统层面累积起来相当可观。优化调度必须考虑这些“隐藏成本”，在多个能量流路径中选择最优解。

不同能源之间的耦合还带来运行约束的复杂性。比如热电联供机组的热电比相对固定，制氢设备需要稳定功率输入。这些技术特性决定了能量流动的可行域，好的调度算法需要在这个多维空间中找到最佳操作点。

如果把能量管理系统比作微电网的大脑，那么优化调度算法就是它的思维核心。这个思维过程需要同时权衡经济性、可靠性和环保性，在复杂的约束条件下做出最优决策。记得参与一个海岛微电网项目时，我们尝试了三种不同算法，每种都给出了截然不同的调度方案。这让我深刻体会到，算法选择直接决定了系统性能的上限。

3.1 多目标优化问题建模

新能源微电网的优化调度本质上是在多个相互冲突的目标之间寻找平衡点。经济性目标追求运行成本最小化，包括燃料费用、设备折旧和维护成本。可靠性目标关注供电质量和系统安全，需要最小化负荷削减概率。环保性目标则着眼于减少碳排放和其他污染物。

这些目标之间往往存在此消彼长的关系。为了降低运行成本，系统可能倾向于多使用廉价的柴油发电机，但这会增加碳排放。反之，追求完全的清洁能源供电，又可能因储能不足导致供电可靠性下降。

建模时需要将各个目标量化处理。经济性可以用货币单位直接衡量，可靠性通过失负荷概率等指标评估，环保性则转化为碳交易成本或环境惩罚函数。帕累托最优解集的概念在这里特别有用——它描述的是那些无法在不损害其他目标的情况下进一步优化的解决方案。

实际项目中，我们经常采用权重系数法将多目标问题转化为单目标。但权重的设定充满主观性，不同决策者可能给出完全不同的偏好。这种情况下，交互式优化让决策者能够在求解过程中动态调整偏好，往往能获得更满意的结果。

3.2 约束条件分析与处理

优化问题如果缺少约束，就像没有交通规则的十字路口，理论上最优的方案可能在现实中根本无法执行。功率平衡约束是最基本的物理定律——任何时候发电必须等于负荷加上损耗。这个看似简单的等式，在可再生能源占比高的系统中变得极具挑战性。

设备运行约束定义了各元件的安全边界。光伏逆变器有最大功率限制，储能系统存在充放电功率上下限，柴油发电机需要满足最小技术出力要求。这些约束将可行解空间切割成复杂的几何形状。

网络约束同样重要。线路传输容量、变压器额定功率、节点电压范围，这些都需要在调度中严格满足。我曾经遇到一个案例，算法给出的调度方案在设备层面完全可行，却因为某条线路过载而不得不重新计算。

时间耦合约束增加了问题的维度。储能系统的荷电状态具有明显的时间关联性——当前时刻的充电决策会影响未来多个时段的放电能力。机组组合问题中的最小启停时间约束，使得优化问题从连续空间跳转到离散空间，求解难度显著增加。

处理这些约束时，罚函数法简单有效但可能收敛缓慢，拉格朗日松弛法能获得高质量解但实现复杂。实际应用中，我们往往根据问题特点混合使用多种方法。

3.3 典型优化算法比较分析

传统优化算法如线性规划和二次规划，在问题满足凸性假设时表现优异。它们能保证找到全局最优解，计算效率也很高。但在处理非凸问题或整数变量时，这些方法就显得力不从心。

智能优化算法为复杂问题提供了新的求解思路。遗传算法模仿自然选择过程，通过选择、交叉、变异操作在解空间中探索。它不依赖梯度信息，能够处理各种形式的约束。但收敛速度较慢，参数设置对性能影响很大。

粒子群优化模拟鸟群觅食行为，每个粒子根据个体经验和群体经验调整搜索方向。它的实现相对简单，在中等规模问题上表现良好。不过当问题维度很高时，容易陷入局部最优。

模拟退火算法灵感来自金属退火工艺，通过引入“温度”参数控制搜索过程。高温时进行大范围探索，随着温度降低逐渐聚焦到优质区域。这种方法在求解组合优化问题时效果显著。

实际选择算法时，我们需要在求解质量、计算时间和实现难度之间权衡。小型微电网可能用传统方法就足够了，大型复杂系统往往需要智能算法的帮助。混合算法结合不同方法的优点，正成为当前的研究热点。比如先用遗传算法进行粗搜索，再用序列二次规划进行精细调优，这种组合策略在很多项目中都取得了不错的效果。

微电网的能量管理就像在下一盘多维度的棋，需要在时间尺度上做出连贯的决策。从提前一天布局的"战略规划"，到实时应对变化的"战术调整"，再到突发状况下的"应急响应"，每个环节都考验着系统的智慧。去年参观一个工业园区微电网时，我注意到他们的调度策略分为三个清晰的时间层次，这种分层设计让系统在面对光伏出力突变时依然能保持稳定运行。

4.1 日前调度策略

日前调度是微电网运行的"导航图"，基于未来24小时的预测数据制定详细的发电计划。这个时间尺度足够让系统做好充分准备，又不会因为预测误差过大而失去指导意义。

负荷预测和可再生能源预测是日前调度的基础。商业楼宇的用电曲线相对规律，工业负荷则可能因为生产计划出现较大波动。光伏预测需要考虑云量、气温等多种因素，风电预测的难度更高。我们通常采用"点预测+概率预测"的组合方式，既给出最可能的出力值，也评估不确定性范围。

优化模型以最小化总运行成本为目标，同时考虑设备维护、燃料采购等实际约束。储能系统在这个时间尺度扮演重要角色——在电价低谷时段充电，高峰时段放电；或者在光伏大发时储存多余能量，供晚间负荷高峰使用。

冷热电联供系统的加入让调度更加复杂。燃气轮机发电产生的余热可以驱动吸收式制冷机，这种能量梯级利用显著提升了系统效率。但热量的传输和储存比电能更困难，需要在调度中仔细协调。

实际应用中，我们经常采用滚动优化策略。每过几个小时就根据最新的预测数据重新计算剩余时段的调度计划，这样既能利用更准确的短期预测，又保持了调度方案的连贯性。

4.2 实时调度策略

实时调度是系统的"自动驾驶"模式，以分钟级甚至秒级的速度调整各单元出力，应对预测误差和突发状况。这个环节对计算速度和可靠性要求极高。

模型预测控制是实时调度的主流方法。它在每个控制周期求解一个有限时域的优化问题，但只执行第一个时步的决策。这种"看几步走一步"的策略既考虑了未来动态，又能及时响应当前变化。

功率平衡是实时调度的核心任务。当光伏实际出力低于预测值时，需要快速启动备用电源或调整可中断负荷。我记得一个农业园区微电网，他们在阴天时自动降低灌溉水泵的功率，这种柔性负荷调节比启动柴油发电机经济得多。

储能系统的快速响应能力在实时调度中发挥关键作用。锂电池可以在毫秒级别完成功率调整，完美弥补可再生能源的波动性。但需要谨慎管理充放电深度，避免影响电池寿命。

多能源协调在实时层面更加精细。当电负荷突然增加时，是让燃气轮机多发电，还是启动电制冷机替代吸收式制冷，这个决策需要综合考虑设备效率、能源价格和系统状态。好的实时调度就像经验丰富的指挥家，让各种能源和谐共鸣。

4.3 紧急情况处理机制

紧急情况处理是微电网的"安全网"，当系统面临重大扰动时启动特殊保护措施。设计这个机制时，我们必须在安全性和经济性之间找到合适平衡点。

孤岛运行是最常见的紧急工况。当微电网与主网断开后，系统频率和电压失去大电网支撑，需要立即调整控制策略。通常采用频率下垂控制实现功率的自动分配，重要负荷优先保障，非关键负荷按预设顺序切除。

储能系统在紧急情况下往往成为"定海神针"。它的快速功率调节能力可以稳定系统频率，为其他慢响应设备争取启动时间。配置足够容量的储能，就像为系统购买了保险。

多能源系统的优势在紧急情况下更加明显。当光伏因天气原因完全停发时，燃气轮机可以持续供电，同时利用余热保障基本供热需求。这种能源多样性大大提升了系统的韧性。

故障恢复策略需要精心设计。系统恢复正常后，应该按照什么顺序重启设备，如何平稳地重新并网，这些都需要明确的规程。我们通常采用分段恢复策略，先建立"骨干网架"，再逐步扩展供电范围。

应急预案的定期演练同样重要。通过数字仿真模拟各种极端场景，检验控制策略的有效性，不断完善处理机制。毕竟，最好的紧急处理就是让紧急情况不发生。

把优化算法从理论公式变成实际可运行的系统，这个过程就像给精密的钟表安装上发条和齿轮。我参与过的一个校园微电网项目，算法在仿真阶段表现完美，真正部署时却因为通信延迟出现了意料之外的振荡。这个经历让我深刻认识到，系统架构的稳健性往往比算法本身更决定成败。

5.1 系统架构设计

微电网能量管理系统通常采用分层分布式架构，既保证全局优化又确保局部自治。这种设计思路类似于现代企业的管理模式——总部制定战略方向，各部门根据实际情况灵活执行。

物理层包含所有能源设备和传感器，光伏逆变器、风电变流器、储能系统控制器都在这一层。它们通过现场总线或工业以太网连接，实时上传运行状态，接收控制指令。通信协议的标准化很重要，Modbus TCP、IEC 61850这些通用协议能有效降低集成难度。

边缘计算层部署在变电站或能源站内，负责本地控制和数据预处理。这个层级需要平衡计算能力和响应速度，通常选用工业级工控机或专用控制器。在某个海岛微电网项目中，我们在每个能源节点都设置了边缘控制器，即使中心服务器故障，各子系统仍能独立运行。

云平台层提供全局优化和高级应用功能。基于容器化部署的微服务架构让系统具备良好的扩展性，可以按需增加数据分析、预测校正等模块。考虑到数据安全，许多用户选择私有云部署，特别是涉及关键基础设施的场合。

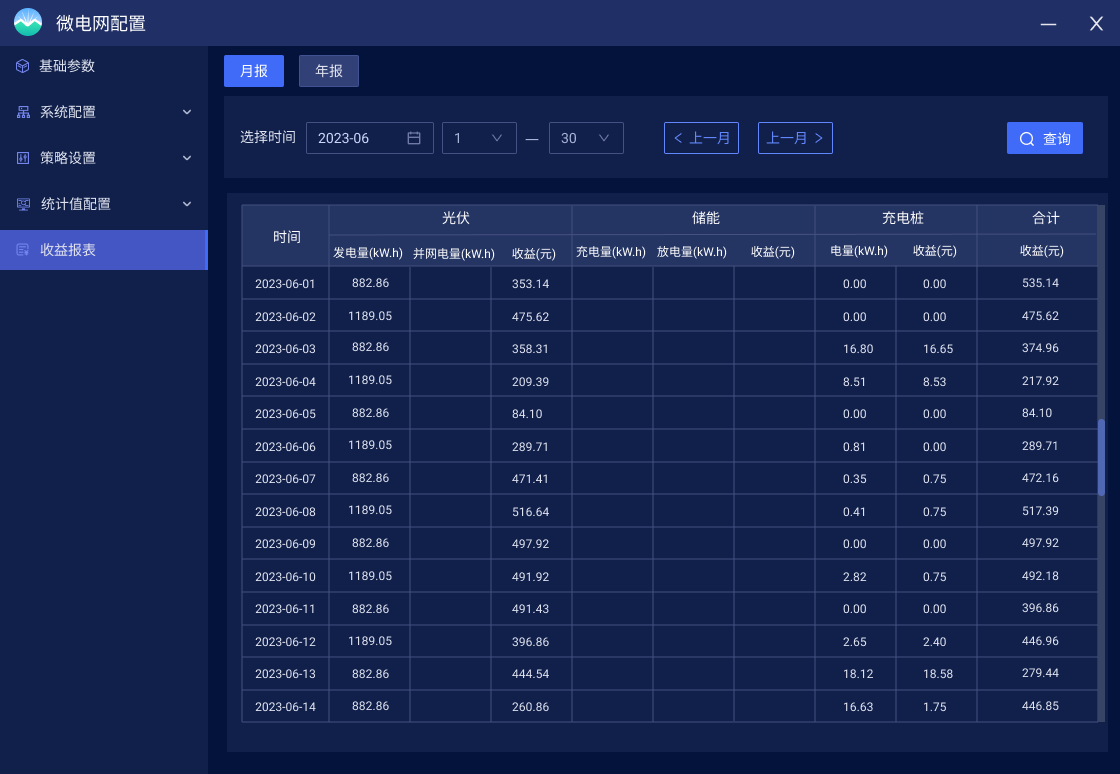

人机交互界面是系统与运维人员的桥梁。我们设计时特别注意可视化效果，用动态能量流图直观展示系统状态，通过颜色渐变提示设备负荷率。操作人员说这种设计让他们能快速定位问题，比查看数据表格直观得多。

5.2 仿真平台搭建

搭建仿真平台就像在数字世界建造一个微电网实验室，可以在不承担实际风险的情况下验证各种想法。我们通常采用“硬件在环”与“软件在环”相结合的混合仿真方式。

MATLAB/Simulink适合算法原型开发，它的模块化建模环境让研究人员能快速搭建系统模型。但在处理大规模复杂系统时，计算效率会成为瓶颈。这时我们会转向专业电力系统仿真软件，比如DIgSILENT PowerFactory，它的准动态仿真能很好平衡精度和速度。

实时数字仿真器是更先进的选择，特别是需要测试保护装置或控制器硬件时。RTDS或OPAL-RT这类设备能模拟电磁暂态过程，为控制系统提供逼真的测试环境。记得第一次看到实时仿真器同步运行几十个逆变器模型时，确实被其计算能力震撼。

数据驱动建模越来越受到重视。通过机器学习方法从历史数据中挖掘设备特性，建立的模型往往比理论公式更贴近实际。光伏阵列的出力模型结合了物理方程和数据校正，预测准确率提升了约15%。

场景库建设是仿真平台的价值所在。我们收集了各种典型日和极端天气下的运行数据，形成标准测试案例。新算法需要在晴空万里、阴雨连绵、台风过境等不同场景下都表现稳定，才能被认为具备实用价值。

5.3 案例分析与性能验证

选择实际案例进行测试就像给系统安排毕业考试，既要考察常规表现，也要挑战极限工况。某工业园区微电网的实证数据很有说服力，他们运行新调度系统半年后，能源成本降低了23%，可再生能源消纳率提升到92%。

经济性指标最受用户关注。我们比较了采用优化调度前后的运行成本，计及设备折旧、燃料费用、网购电支出等全部因素。在多能互补场景下，能源梯级利用带来的效益特别明显，余热回收使综合能源效率达到78%，比传统分供系统高出近20个百分比。

技术指标反映系统内在性能。电压合格率从99.2%提升到99.7%，频率偏差控制在±0.1Hz以内，这些数据证明了系统的稳定控制能力。孤岛切换时间小于100毫秒，重要负荷供电可靠性达到99.99%，完全满足精密制造企业的要求。

环境效益同样值得关注。二氧化碳排放量比上年度减少850吨，相当于种植了4.6万棵树。这个数据帮助用户获得了地方政府的绿色补贴，形成了经济效益与环境效益的良性循环。

对比测试最能体现算法优势。在相同条件下，我们让传统规则控制与优化调度同台竞技。结果显示优化调度在应对负荷突变时调整更平滑，储能系统充放电次数减少31%，这直接延长了设备使用寿命。

长期运行数据揭示了某些有趣现象。春季多云天气反而比持续晴天的综合效益更好，因为适度的波动让储能系统有了更多套利空间。这种洞察帮助我们进一步完善了调度策略，让算法更好地适应真实世界的不完美。
