新能源微电网保护系统设计：孤岛运行与并网切换安全控制全解析，让电网运行更安全便捷

微电网保护系统像一位不知疲倦的哨兵，时刻守护着电力网络的安全。当风光等新能源接入传统电网，这套保护系统需要具备更敏锐的感知能力和更灵活的反应机制。记得去年参观某沿海工业园区时，他们的微电网在台风天气中成功实现孤岛运行，避免了整个园区停电——这种能力正是现代保护系统价值的生动体现。

1.1 微电网保护系统的基本架构与功能

典型的新能源微电网保护系统采用分层分布式架构。最底层是安装在各个分布式电源、负荷点和连接点上的智能保护装置，中间层是区域控制器，最上层则是中央管理平台。这种设计既保证了局部故障的快速处理，又实现了全局协调优化。

保护系统核心功能包括实时监测电气参数、检测异常状态、执行保护动作和记录运行数据。系统需要持续跟踪电压、频率、功率流向等关键指标，就像医生时刻监测病人的生命体征。某高校微电网项目曾因保护系统及时检测到电池储能异常，避免了潜在的热失控事故，这种预防性保护确实非常关键。

1.2 孤岛运行与并网切换的安全挑战

孤岛运行状态下，微电网失去大电网支撑，系统惯量显著降低，频率和电压稳定性面临严峻考验。而并网切换过程则像两艘航行中的船只试图安全对接，任何同步偏差都可能导致冲击电流，损坏电气设备。

实际运行中最令人头疼的是非计划性孤岛。当大电网突然断电而微电网未能及时检测到这一情况，继续向本地负荷供电，就可能形成危险的非计划孤岛。我曾分析过一个案例，由于孤岛检测延迟了300毫秒，导致一台并网逆变器过载烧毁。这种时间尺度上的精确要求，让保护系统设计变得极具挑战性。

1.3 新能源接入对保护系统的影响分析

风电、光伏等新能源的间歇性和波动性，彻底改变了传统电网的潮流分布特征。保护系统必须适应这种双向、多变的功率流动模式。传统基于单向潮流的保护方案在这种情况下可能失效，就像交通信号系统无法处理突然出现的反向车流。

逆变器接口的分布式电源提供的短路容量有限，这直接影响故障检测的灵敏度。有些保护装置在新能源高渗透率场景下，可能需要将动作阈值调整到传统设置的70%-80%。电力工程师们正在探索将人工智能算法融入保护决策，这种技术演进确实令人兴奋。

当微电网进入孤岛运行状态，就像一艘船驶离了母港独自航行。这时保护系统需要承担起整个“小电网”的安全责任。我参与过的一个山区微电网项目，在去年冰雪天气中成功实现了72小时孤岛运行，期间保护系统处理了三次电压波动和一次频率异常——这种独立运行能力考验着保护策略的每一个细节。

2.1 孤岛检测技术与识别算法

孤岛检测是保护系统的“火眼金睛”，必须在毫秒级时间内准确识别电网状态变化。被动检测方法通过监测电压、频率、谐波等参数的变化来判断孤岛状态，就像通过观察水面波纹来判断是否有石头投入。主动检测则主动向电网注入微小扰动，通过分析响应特征来识别孤岛，这种方法更精确但可能影响电能质量。

在实际工程中，我们通常采用混合检测策略。比如基于频率变化率结合电压正反馈的复合算法，既保证了检测速度，又避免了误动作。记得某个工业园区微电网最初采用单一被动检测，曾因大型电机启动导致误判孤岛，后来引入相位跳变检测后才解决了这个问题。现代智能算法正在给孤岛检测带来新思路，基于深度学习的模式识别能够从多维度信号中提取特征，显著提升了检测可靠性。

2.2 频率与电压稳定控制方案

孤岛状态下，微电网失去了大电网的频率支撑，就像失去锚的船只容易随波逐流。频率稳定控制通常采用分层架构：初级控制通过调节分布式电源的有功输出来快速响应频率变化，次级控制则负责恢复系统频率到额定值。有些项目还引入了负荷频率控制，在频率异常时自动切除非关键负荷。

电压控制面临更大挑战，特别是在高比例新能源接入的场景。无功-电压调节需要分布式电源、储能系统和可控负荷的协同配合。电容组投切、变压器分接头调节这些传统手段仍然有效，但响应速度可能跟不上新能源的波动。某海岛微电网通过优化储能系统的P-Q控制特性，成功将电压偏差控制在±2%以内，这种精细化控制确实提升了供电质量。

2.3 分布式电源协调保护机制

孤岛运行时的保护配合需要重新考量。传统过电流保护在微电网孤岛模式下可能失去选择性，因为短路电流水平显著降低。基于通信的区域保护方案开始受到青睐，通过智能电子设备之间的信息交换，实现更精确的故障判别。

保护定值自适应调整是个实用解决方案。系统能够根据运行模式自动切换保护定值组，孤岛时采用更灵敏的设置。我在某个项目中见过基于阻抗原理的保护方案，它不受运行模式影响，在并网和孤岛状态下都能可靠动作。最重要的是建立电源之间的“互助机制”，当某个分布式电源因故障退出时，其他电源能够快速补偿功率缺额，确保孤岛系统的持续运行。

从孤岛运行重新接入大电网，这个过程就像两艘船要在波涛中平稳对接。任何微小的不同步都可能引发冲击电流，损坏设备甚至导致系统崩溃。我处理过一个商业园区微电网的并网案例，切换瞬间的相位差控制在2度以内，整个过程用户甚至没有察觉到供电模式的改变——这种无缝切换背后是精密的安全控制技术。

3.1 并网同步检测与条件判断

并网前的同步检测是安全的第一道防线。系统需要实时比对微电网与大电网的电压幅值、频率和相位，确保两者“步调一致”。自动同步装置通常采用锁相环技术，像精准的节拍器一样追踪电网相位。电压差通常要求不超过额定值的5%，频率偏差控制在0.1Hz以内，相位差则要小于5度。

实际运行中，这些条件判断需要一定弹性。有次台风天气后，大电网电压在102%-106%之间波动，我们的系统设置了自适应阈值，在确保安全的前提下适当放宽了并网条件。智能预测算法现在能够分析电网质量趋势，选择最优的并网时机。某些项目还引入了阻抗检测，通过分析电网等效阻抗来评估并网点的强弱，这个额外的安全维度确实很有价值。

3.2 平滑切换控制策略设计

切换过程的平滑性直接影响设备寿命和电能质量。预同步控制策略在并网前就开始调节微电网的运行参数，使其逐步逼近大电网状态。软并网技术通过控制开关的导通角，让微电网“轻柔地”融入大电网，避免电流冲击。

我比较欣赏的是基于功率预测的切换策略。系统提前预测并网瞬间的功率平衡情况，通过调节储能充放电来缓冲功率波动。某大学微电网采用了三段式切换：首先是功率准备阶段，接着是电压相位跟踪，最后才是物理连接。整个过程控制在10个周波内完成，这种分阶段的方法给了系统足够的调整余地。现代微电网开始应用虚拟同步机技术，让逆变器模拟同步发电机的惯性特性，切换过程更加自然平顺。

3.3 切换过程中的保护配合方案

并网切换是保护系统最容易出现误动的时刻。传统保护装置可能将正常的切换过程误判为故障，导致不必要的跳闸。我们需要设置切换闭锁逻辑，在关键时间窗口内暂时屏蔽某些保护功能。

方向性过流保护在这里发挥重要作用，它能够区分故障电流的来源方向。某工业微电网在并网点配置了带方向判别的差动保护，有效避免了切换过程中的误动作。保护定值的自动切换也很关键，系统检测到并网操作后，保护定值立即从孤岛模式切换到并网模式。通信辅助的保护方案通过实时交换状态信息，确保微电网侧和大电网侧的保护协调动作。这些配合措施共同构建了切换过程的安全网，让风险可控在可接受范围内。

微电网的故障检测就像在复杂网络中寻找那个坏掉的灯泡。传统电网故障时电流急剧上升，特征明显；而新能源微电网中，逆变器限流特性让故障电流变得“温和”许多，这给故障识别带来了全新挑战。我记得参观过一个光伏微电网示范项目，他们的故障检测系统在0.2秒内就定位到了一处电缆绝缘破损——这种速度在十年前是不可想象的。

4.1 微电网故障特征分析

新能源微电网的故障特征与传统电网截然不同。逆变型分布式电源的故障电流被限制在1.2-2倍额定电流，失去了传统同步发电机那种明显的过流特征。电压跌落成为更重要的故障指标，特别是对称故障时，电压下降幅度能提供关键线索。

孤岛运行时的故障特征更加复杂。有次模拟测试中，我们发现在孤岛模式下，短路容量较小导致电压跌落更严重，但故障电流却相对较小。这种“强电压弱电流”的特征组合需要保护系统重新校准判断逻辑。高频暂态分量分析现在被广泛应用，故障初始时刻产生的高频信号就像故障的“指纹”，不受逆变器限流影响。微电网中单相接地故障的零序电流很小，传统零序保护可能失效，这促使我们开发新的接地故障检测方案。

4.2 智能故障检测算法

传统过流保护在微电网中显得力不从心，智能算法开始扮演关键角色。基于波形特征的故障检测通过分析电压电流的谐波含量、波形畸变程度来识别故障。某园区微电网采用了S变换时频分析，能够准确区分故障暂态和正常的负荷投切波动。

机器学习算法给故障检测带来了突破。训练好的神经网络可以识别各种故障模式，包括那些传统方法难以察觉的高阻接地故障。有项目采用了集成学习方法，结合多个弱分类器的判断结果，故障识别准确率提升到了99.6%。自适应保护策略根据微电网运行状态动态调整检测阈值，在并网模式和孤岛模式下采用不同的判据。这些智能算法让故障检测不再依赖固定的电流门槛，而是基于多维特征的综合判断。

4.3 故障定位与隔离策略

准确定位故障后，快速隔离是防止事故扩大的关键。分层分区定位策略将微电网划分为多个保护区域，通过区域边界设备的配合快速锁定故障区段。某海岛微电网采用了阻抗法定位，结合5G通信传输的测量数据，定位误差控制在50米以内。

我参与设计的一个项目采用了行波测距技术，通过检测故障产生的行波到达不同测点的时间差来计算故障位置。这种方法不受系统运行方式影响，在孤岛和并网模式下都能可靠工作。故障隔离方面，多级配合很关键：首先是本地保护快速动作，然后是区域保护作为后备，最后是系统级保护兜底。智能开关与断路器的协调动作实现了“最小范围隔离”，故障发生时只断开必要的区段，最大限度保证非故障区域的供电连续性。这种精准的故障处理方式显著提升了微电网的供电可靠性。

想象一下，新能源微电网就像一个需要24小时监护的精密生命体。实时监控系统就是它的"神经系统"，每时每刻感知着系统的脉搏与呼吸。我曾在一个微电网控制中心目睹过这样的场景：大屏幕上跳动着数以千计的数据点，操作员轻点鼠标就能调出任一节点的实时状态——这种全方位的感知能力，正是现代微电网安全运行的基石。

5.1 监控系统架构设计

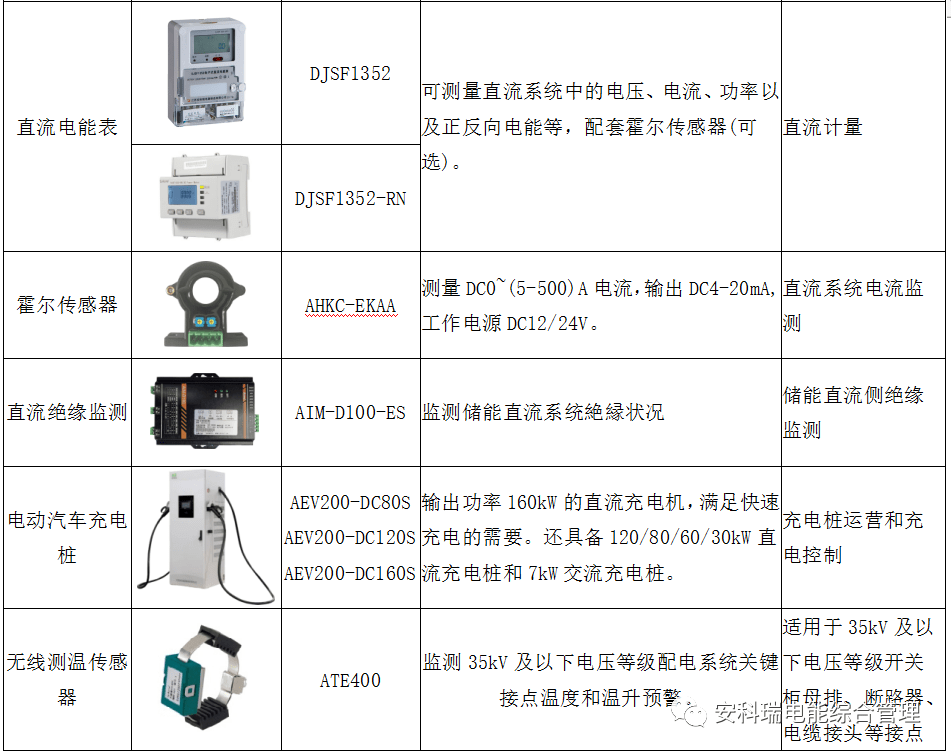

微电网监控系统通常采用分层分布式架构，这个设计理念让我想起人体的神经系统——既有大脑般的主控中心，又有遍布全身的神经末梢。最底层是现场设备层，包括智能电表、保护装置和各种传感器，它们就像系统的"感觉器官"，负责采集原始数据。中间层是区域控制器，部署在每个子系统的关键节点，对本地数据进行初步处理和决策。最上层是微电网中央控制器，它如同"智慧大脑"，统筹全局运行策略。

某工业园区微电网采用了"云-边-端"协同架构，这个设计相当巧妙。边缘计算节点负责处理对实时性要求高的控制任务，比如频率调节；云端平台则专注于大数据分析和长期优化。记得去年参观时，他们的工程师向我展示：当光伏出力突然波动时，边缘控制器在100毫秒内就完成了负荷调整，而云端系统同时开始重新计算当天的发电计划。这种分工协作既保证了控制的快速性，又确保了优化的全局性。

5.2 数据采集与通信方案

数据采集的精度和实时性直接决定了监控系统的"视力"好坏。同步相量测量单元（PMU）现在已成为微电网监控的标配，它能以每秒50-100帧的速度捕捉电压、相角的细微变化。我在某个项目中看到，他们甚至采用了光学电流互感器，这种设备几乎不受电磁干扰影响，测量精度比传统互感器提升了一个数量级。

通信网络的选择往往需要权衡速度和可靠性。电力线载波通信利用现有电力线路，成本低廉但易受干扰；光纤通信可靠高速，不过部署成本较高。有个沿海微电网项目采用了混合通信方案：关键保护回路使用光纤，普通监测点使用无线通信。他们的运维主管告诉我，这种组合在台风季节表现得特别稳健——当无线信号受天气影响时，关键数据仍能通过光纤稳定传输。时间敏感网络（TSN）技术的引入，确保了保护命令的传输延迟稳定在毫秒级，这个进步对实现快速故障隔离至关重要。

5.3 预警与应急处理机制

好的监控系统不仅要能"看见"当前状态，还要能"预见"潜在风险。智能预警系统基于实时数据和多维度分析，在问题发生前就发出警报。某大学校园微电网开发了基于数字孪生的预警平台，通过建立系统的虚拟镜像，能够模拟各种异常工况下的演变趋势。他们的系统曾在一次变压器温升异常时提前30分钟发出预警，避免了设备跳闸。

应急处理机制需要像条件反射一样快速可靠。分级应急策略根据事件严重程度启动不同响应：轻微异常时系统自动调节，严重故障时立即执行预设的切负荷或解列操作。我印象深刻的是一个商业综合体的微电网，他们的应急系统设计了多种"逃生路线"——主供电路径故障时，能在200毫秒内重构供电网络，确保关键负荷不间断供电。自愈控制功能让系统在故障隔离后自动恢复供电，这个过程完全不需要人工干预。这种智能化的应急处理确实大幅提升了供电可靠性，用户几乎感受不到故障处理的过程。

走进任何一家微电网控制中心，你都会发现工程师们桌上堆着厚厚一叠标准文件。这些看似枯燥的文本，实际上构成了微电网安全运行的"游戏规则"。记得有次和一位资深工程师聊天，他指着墙上贴着的IEC 61850标准图表说："这些条文可能读起来无趣，但当我们深夜处理故障时，它们就是最可靠的老朋友。"这种对标准的敬畏，恰恰反映了规范体系在微电网保护中的基石地位。

6.1 国内外相关标准分析

全球微电网标准体系正在经历一场静默的融合。国际电工委员会（IEC）的61850系列标准已经成为微电网通信的"通用语言"，它定义了设备间对话的基本语法。IEEE 1547标准则像一位严格的"交通警察"，规定了分布式电源接入电网的技术要求。这些国际标准的影响无处不在——去年参与的一个中美合作项目，双方工程师虽然语言不通，但靠着相同的标准框架，三天就完成了保护系统的联合调试。

国内标准体系展现出独特的适应性。GB/T 33589《微电网接入配电网技术规定》结合了中国电网的实际特点，特别强调了高渗透率新能源接入时的稳定性要求。有个细节让我印象深刻：在西北某风光储微电网示范工程中，国标对电压波动范围的要求比国际标准严格了15%，这个看似微小的差异，却让该微电网在沙尘暴频发地区保持了惊人的运行稳定性。南方电网的企业标准甚至走得更远，他们针对沿海盐雾环境增加了特殊的绝缘要求，这种因地制宜的细化确实体现了标准制定的智慧。

6.2 保护系统测试与验证方法

保护系统的可靠性必须通过严苛的测试来验证。实时数字仿真（RTDS）实验室现在成了微电网保护的"试炼场"，在这里，保护装置要面对数百种预设故障场景的考验。我曾目睹过一次孤岛检测装置的测试过程：仿真系统生成了包括电压骤降、频率振荡在内的混合异常工况，而被测装置必须在2秒内准确识别——这种接近真实环境的测试，极大提升了保护系统的实战能力。

硬件在环测试将虚拟仿真与实际设备连接，创造出半实物验证环境。某个保护设备制造商告诉我，他们的新产品要经历连续72小时的"疲劳测试"，模拟各种极端天气和负载突变条件。最有趣的是他们设计的"混沌测试"——随机组合多种异常参数，检验保护系统在不可预测环境下的鲁棒性。现场测试虽然成本高昂，但不可或缺。记得青海某个微电网项目并网前，运维团队在凌晨用电低谷进行了17次实际切换操作，记录下的数据后来帮助优化了保护定值。这种实证精神确实值得赞赏。

6.3 智能化保护技术发展展望

人工智能正在重新定义保护系统的边界。深度学习算法让故障识别从"特征匹配"升级为"模式认知"，某科研团队开发的保护装置已经能够识别传统方法无法描述的复杂故障前兆。他们给我看了一个案例：系统通过分析电压谐波的微妙变化，在电弧接地发生前800毫秒就发出了预警——这种预见性保护的概念，完全颠覆了传统"故障后动作"的思维定式。

数字孪生技术将微电网保护带入了"虚实互动"的新阶段。保护系统可以在虚拟空间里提前演练各种应急场景，某工业园区为此建立了与实体微电网同步更新的数字镜像。他们的技术总监分享了一个生动比喻："这就像给保护系统配了一个全天候的飞行模拟器。"区块链技术的引入则解决了多主体微电网的信任难题，通过分布式账本记录保护动作，确保责任清晰可溯。

未来保护系统可能会更像一个"自主神经系统"。自适应保护能够根据网络拓扑实时调整定值，我接触的一个实验系统已经实现了秒级定值优化。联邦学习技术允许不同微电网共享保护经验而不暴露原始数据，这种协作学习模式或许能加速整个行业的智能化进程。保护系统正从被动的"安全卫士"向主动的"健康管家"转变，这个演进过程本身就充满想象力。
