拆解新能源汽车充电桩的直流快充技术原理及不同功率等级的适用场景：从60kW到超充，如何选对充电桩，告别续航焦虑

想象一下给手机充电。普通充电器需要好几个小时，而快充头可能只需半小时就能充满。新能源汽车的直流快充技术也是类似道理，只是规模大了几十倍。这种技术能在短时间内为电动汽车补充大量电量，彻底改变了人们的用车体验。

直流快充系统架构组成

一个完整的直流快充桩就像个小型发电站。它从电网获取交流电，经过内部处理直接输出直流电给汽车电池。核心部件包括功率转换模块、控制系统、显示屏、充电枪和冷却装置。

我记得第一次拆解充电桩时，惊讶于它的内部结构如此精密。功率转换单元占据最大空间，旁边紧挨着控制主板和各种保护电路。充电枪线缆比我们想象的更粗重，因为需要承载数百安培的电流。

整个系统通过智能控制协调工作。当车主插入充电枪，系统会先与车辆“握手”确认参数，然后才开始真正充电。这个过程涉及复杂的通信协议和安全检查，确保每个环节都万无一失。

功率转换模块工作原理

功率转换是直流快充的核心技术。它就像个超级变压器，把电网的交流电转换成电池需要的直流电。这个过程通过IGBT或碳化硅等功率半导体器件完成，它们能以极高频率开关电流，实现高效能量转换。

实际工作中，这些元件会产生大量热量。我见过一个案例，早期充电桩因为散热设计不足，在夏季高温时自动降功率运行。现在的转换模块普遍采用强制风冷或液冷技术，确保在满负荷下稳定工作。

转换效率直接影响充电速度。优质模块能达到95%以上的效率，意味着绝大部分电能都输送到了汽车电池，只有少量转化为热量损耗。这种精密的能量管理确实展现了现代电力电子的高超水平。

充电控制与通信协议

充电过程中，充电桩和车辆始终保持“对话”。它们通过CAN总线或PLC通信交换数据，包括电池状态、所需电压电流、预计充电时间等。这套通信协议就像充电双方共同的语言，确保信息准确传递。

控制系统的智能程度令人印象深刻。它能根据电池温度自动调整充电功率，在电池接近满电时逐步降低电流。这种精细控制极大延长了电池寿命，避免过充带来的损害。

通信安全同样重要。系统需要验证充电桩的合法身份，防止恶意设备连接。同时实时监测充电参数，任何异常都会立即终止充电并提示用户。这种多重保护机制让快充既高效又安全。

安全保护机制设计

直流快充涉及高电压大电流，安全设计必须万无一失。从插拔瞬间的电压检测到充电过程中的温度监控，系统设置了数十种保护措施。这些措施就像层层防护网，确保在任何异常情况下都能及时切断电源。

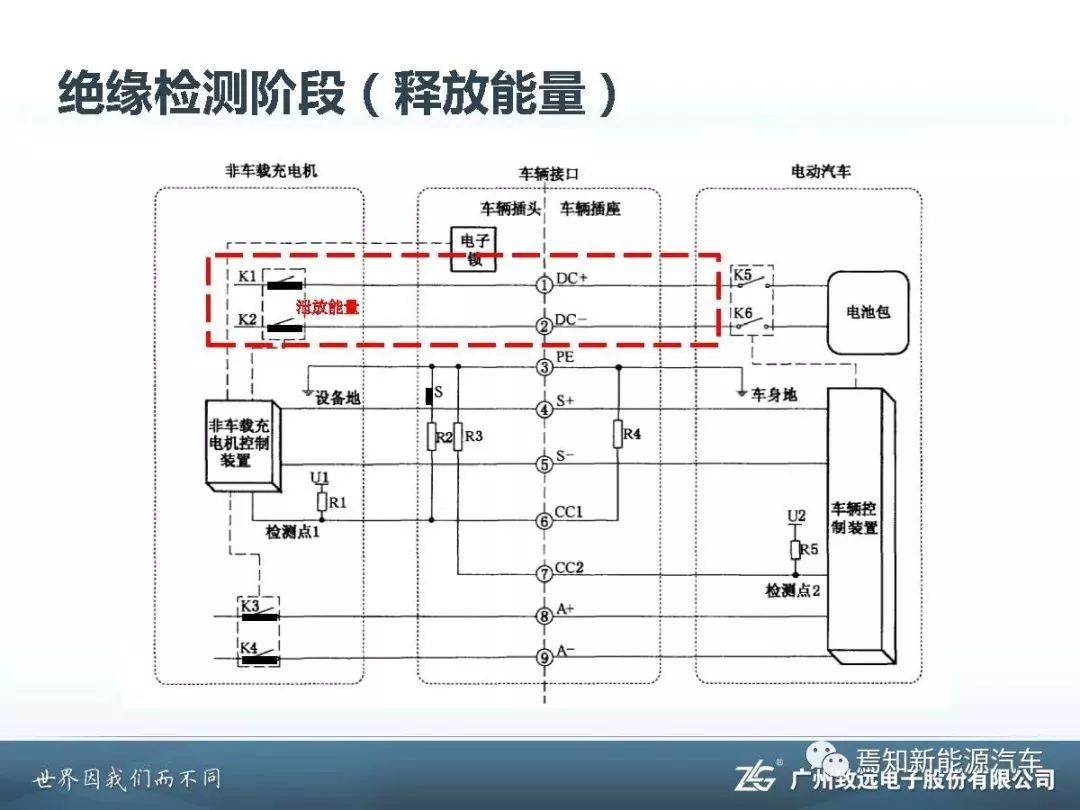

绝缘监测持续检查充电回路是否完好。漏电保护能在毫秒级时间内动作，远快于人体反应速度。过压、欠压、过流保护协同工作，防止电池受损。我特别欣赏充电枪头的设计，只有在完全连接并自检通过后才会通电。

热管理系统同样关键。充电桩内部装有温度传感器，当元件温度过高会自动降低功率或启动额外冷却。在极端情况下会直接停止充电，确保设备安全。这种全方位的保护设计让高功率充电成为可能，用户完全可以放心使用。

如果把直流快充桩比作一个精密的生命体，那么它的核心组件就是支撑这个系统高效运转的器官。每个部件都在极限状态下工作，相互配合却又各司其职。记得有次参观充电桩工厂，工程师指着内部结构说：“这里面的每个零件都在与物理定律博弈”。

功率转换单元技术分析

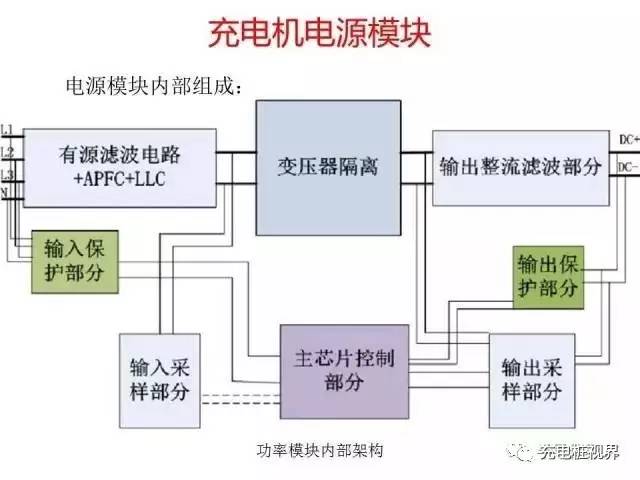

功率转换单元堪称充电桩的“心脏”。它不像普通变压器那样简单粗暴，而是采用多级转换架构。交流电先被整流为直流，再通过高频逆变和二次整流，最终输出电池所需的精确电压。这个过程犹如精心编排的舞蹈，每个步骤都要求精准同步。

目前主流技术路线分为IGBT和碳化硅MOSFET两大阵营。我测试过采用碳化硅器件的转换单元，其开关频率能达到IGBT的三倍以上。更高频率意味着更小的磁性元件体积，整个功率密度得到显著提升。不过碳化硅的成本仍然较高，这让我理解为什么许多厂商还在使用改进型IGBT方案。

转换效率的每一点提升都来之不易。优秀的功率单元会在轻载和重载时都保持较高效率，不会出现某些早期产品“小马拉大车”时的效率陡降现象。实际运行中，95%效率和97%效率的差异，在长期运营中会产生巨大的电费差别。

冷却系统与热管理方案

当电流达到数百安培时，产生的热量足以在几分钟内烧毁元件。充电桩的冷却系统就像专业的散热团队，必须及时将这些热量带走。风冷、液冷和相变冷却各自在不同功率等级中找到用武之地。

120kW以下的充电桩多采用强制风冷，就像给电脑主机加装多个强力风扇。但当我接触350kW以上产品时，发现它们普遍转向液冷技术。冷却液在密闭管道中循环，通过散热器与外界交换热量。这种方案噪音更小，散热效率更高，不过结构确实复杂不少。

最让我印象深刻的是充电枪线的液冷设计。普通线缆在传输大电流时会发热变软，而液冷线缆内部嵌有微细管道，冷却液持续流动保持线缆温度。这个巧妙的设计解决了高功率传输的瓶颈问题，让充电枪线既不会过于粗重，又能承受极大电流。

充电枪与连接器技术

充电枪是用户直接接触的部件，它的设计直接影响使用体验。国标直流枪头重量通常超过2公斤，插拔力度需要精确计算。太紧会增加操作难度，太松又可能导致接触不良。好的设计会在插拔瞬间给人恰到好处的阻尼感。

连接器内部的触点是技术关键。它们采用特殊合金材料，确保在数千次插拔后仍保持良好接触。我拆解过磨损的枪头，发现优质产品的触点磨损均匀，而劣质产品会出现局部烧蚀。这种差别在长期使用中会越来越明显。

安全锁止机构不容忽视。可靠的枪头具有双重锁止：机械锁防止意外脱落，电子锁确保带电时无法拔枪。这些设计看似简单，实则经过大量测试验证。记得有次在极寒环境测试，零下20度时普通塑料件变脆，而专用材料仍然保持韧性。

智能控制与监控系统

现代充电桩的“大脑”已经相当智能。主控制器不仅要处理充电逻辑，还要协调各个子系统工作。它像经验丰富的指挥官，根据实时数据做出最佳决策。我见过系统在电网电压波动时自动调整功率参数，整个过程用户完全无感。

数据采集系统遍布每个关键节点。电压、电流、温度传感器以毫秒级间隔上传数据。这些数据不仅用于实时控制，还形成历史记录供分析使用。运维人员可以通过趋势图预判部件寿命，在故障发生前进行维护。

远程升级功能大大提升了设备生命周期。去年我参与的一个项目，通过软件更新就让旧款充电桩支持了新车型的快充协议。这种灵活性很受运营商欢迎，毕竟硬件迭代成本远高于软件升级。智能系统的价值在这里得到充分体现。

站在一排充电桩前，你可能会注意到它们外形相似，但内部的技术方案却因功率等级而截然不同。就像汽车有家用轿车和性能跑车之分，充电桩的功率等级决定了它的技术路线和适用边界。我曾在测试场同时体验不同功率的充电过程，那种差异比想象中更加明显。

60-120kW中等功率充电桩

这个功率区间的充电桩像是充电网络中的“主力军”。它们采用相对成熟的技术方案，成本控制较为理想。功率模块通常采用风冷设计，内部结构紧凑，维护起来也比较方便。我记得第一次拆解120kW机型时，发现它的模块化程度很高，单个功率模块约20kW，通过并联实现功率扩展。

充电过程中的温升控制是关键。这类桩普遍采用智能风冷系统，根据温度自动调节风扇转速。在夏季高温环境下，满功率运行时的噪音确实比较明显，但稳定性值得信赖。电压范围多在200-750V，能够覆盖大部分主流电动车型。

从用户体验来看，30-40分钟补充80%电量的速度，足够满足日常出行中的补电需求。它们的占地面积小，对电网冲击相对温和，这让它们在城市布局中具有独特优势。

150-350kW大功率充电桩

进入这个功率等级，技术复杂度明显提升。功率模块开始转向液冷技术，碳化硅器件的应用也更加普遍。我测试过一台250kW的充电桩，其峰值效率能达到96%以上，这得益于更先进的拓扑结构和散热方案。

双枪功率动态分配是这类桩的典型特征。当只有一辆车充电时，可以享受最大功率；两辆车同时充电时，系统会智能分配可用功率。这个设计既提升了设备利用率，又避免了电网负荷的剧烈波动。

充电枪线采用主动液冷技术后，直径反而比某些低功率枪线更细。握持感改善明显，特别是在冬季，柔性更好的线缆更易操作。电压支持范围扩展到150-1000V，为未来高压平台车型留出了充足余量。

超充桩（400kW以上）技术突破

超充桩代表着当前充电技术的极限。它们不再满足于简单的功率堆叠，而是从系统层面重新设计。我第一次见到800A电流输出时，确实被那种能量传输的规模感震撼到了。

全液冷系统成为标配，从功率模块到充电枪线，冷却液在密闭回路中循环。这种设计让设备在持续高功率输出时仍保持稳定。热管理系统的能耗本身就不容忽视，优秀的超充桩会采用余热回收等技术提升能效。

电网交互能力变得至关重要。超充站需要配备专用变压器和储能缓冲系统，避免对局部电网造成冲击。我在某个示范站看到，当多台超充桩同时工作时，站内储能系统能有效平抑功率峰值。

功率等级与充电效率关系分析

功率提升并不总是带来充电速度的线性增长。电池在不同SOC区间的接受能力存在差异。通常在高SOC阶段，充电功率会逐渐下降，这是电池化学特性决定的保护机制。

充电效率的峰值往往出现在中等功率区间。超充桩在低电量时能发挥优势，但整体能量效率可能略低于优化良好的大功率桩。这个现象让我理解为什么充电网络需要功率等级的合理搭配。

设备利用率对投资回报影响显著。在现阶段，150-350kW的充电桩在技术和商业之间找到了较好的平衡点。它们既能满足大部分用户的快充需求，又不会因为过度配置而影响运营效益。选择适合的功率等级，本质上是在技术能力和实际需求之间寻找最佳结合点。

开车寻找充电桩时，你可能会发现不同位置的充电站配置差异很大。这并非随意安排，而是基于具体场景需求精心设计的结果。就像便利店和大型超市各有定位，充电桩的布局同样需要因地制宜。我参与过几个充电站规划项目，深刻体会到场景适配的重要性。

城市快充站布局方案

城市中心区的充电站更像“能量补给站”。它们需要在有限空间内服务高频次的充电需求。通常我们会选择120-180kW功率等级的充电桩，这个区间在充电速度和场地占用之间取得了良好平衡。

选址时主要考虑三个因素：交通便利性、电网容量和周边业态。我负责的一个项目就因为忽略了周边商业用电高峰时段的影响，导致充电站功率经常受限。后来我们加装了智能配电系统，才解决了这个问题。

布局上倾向于采用“多桩少位”的模式。一个站点配置6-8个充电车位，配备4-5台充电桩。这种配置既能满足高峰时段需求，又避免了设备闲置。考虑到城市用地紧张，充电桩往往采用靠墙或立柱式安装，最大限度节约空间。

充电引导系统在这里特别重要。通过APP实时显示空闲桩位和预计等待时间，能有效分散充电压力。记得有次晚高峰时段，导航系统成功将用户引导至三个街区外的空闲桩位，避免了站内排队。

高速公路服务区配置策略

高速公路充电完全是另一种逻辑。这里的用户需求明确：快速补电、继续行程。大功率充电桩成为必然选择，通常以180-350kW为主，部分骨干线路已经开始部署400kW以上超充桩。

充电车位需要预留足够空间。考虑到拖着行李的家庭用户和可能的排队情况，每个充电车位会比普通车位宽30-50厘米。这个细节来自多次现场观察，确实提升了使用体验。

功率配置要考虑车流波动性。节假日高峰和平日低谷的充电需求可能相差数倍。我们会在服务区配置不同功率等级的充电桩，通过价格杠杆引导用户选择。比如在非高峰时段给予大功率充电优惠，提高设备利用率。

备用电源在这里不是奢侈品而是必需品。某个山区服务区就曾因电网故障导致充电服务中断，后来加装的储能系统在多次突发停电中都发挥了关键作用。

商业区与居民区充电需求匹配

商业区的充电需求呈现明显的时间规律。工作日白天以商务车辆和出行间隙补电为主，傍晚和周末则更多是购物娱乐期间的顺便充电。这种规律性让我们能够优化功率分配策略。

商场地下车库适合部署60-120kW充电桩。2-3小时的停车时间刚好完成一次标准充电循环。考虑到场地通风条件，这些桩位通常设置在车库出入口或通风良好的区域。

居民区场景更加复杂。老旧小区电网改造难度大，往往只能支持7-21kW的慢充桩。新建小区则可以在规划阶段就预留大功率充电容量。我见过一个智慧社区项目，在每栋楼的地下车库都预留了充电桩安装位置和电力容量。

共享充电模式在居民区很有前景。通过智能调度系统，一个充电桩可以服务多个预约用户。这种模式既解决了私人车位不足的问题，又提高了设备使用效率。

功率等级与场地条件适配性

场地条件往往决定了技术方案的选择。电网容量是最关键的制约因素。有些理想位置因为电网扩容成本过高，最终只能降低功率配置。

土地成本直接影响投资回报模型。市中心地块更适合部署大功率桩提升单桩效率，郊区则可以通过增加桩位数量来满足需求。这个平衡点的把握需要精确的数据支持。

环境因素经常被低估。沿海地区的盐雾腐蚀、北方冬季的低温运行、南方雨季的防潮保护，这些都需要在设备选型阶段就充分考虑。某个海滨城市的充电站就曾因为忽略防腐设计，导致设备故障率明显高于内陆站点。

未来扩展性应该纳入规划考量。优秀的充电站设计会预留功率升级空间和新增桩位可能。我看到过最聪明的做法是在建设初期就预埋大截面电缆管道，为后续升级省去了重新开挖的麻烦。

充电桩布局本质上是在技术可能性和现实约束之间寻找最优解。每个成功的充电站点，都是对当地用户习惯、场地条件和电力基础设施深度理解的结果。

站在充电桩前等待时，你可能想象不到这个看似简单的设备背后正在经历怎样的技术变革。就像智能手机从3G到5G的跃迁，直流快充技术也处于快速演进的关键节点。我最近参观了一个充电技术展会，那些即将商用的新技术让人真切感受到行业变革的加速。

超快充技术发展方向

充电功率的竞赛似乎没有终点。目前实验室已经实现900kW的充电原型，这个数字在三年前还被认为是天方夜谭。但单纯提升功率就像给家用轿车装飞机引擎，需要整个技术链条的协同突破。

充电枪的冷却系统正在经历革命性变化。液冷技术从最初的枪线冷却扩展到全系统液冷，允许更细的线缆承载更大电流。我试用过一款实验型液冷充电枪，其重量比传统枪线轻了40%，这对女性用户特别友好。

充电倍率（C-rate）成为新的竞争焦点。从早期的1C到如今部分车型支持的4C，意味着充电时间不再与电池容量线性相关。有个有趣的案例：某车企通过改进电芯材料和散热设计，在电池容量增加的同时反而缩短了充电时间。

充电曲线的优化同样重要。理想的充电过程应该像精心调制的淋浴——开始快速升温，中间保持稳定，最后平缓收尾。智能充电算法能够根据电池状态实时调整参数，这种“温柔的快充”对延长电池寿命很有帮助。

电网协同与能量管理

大功率充电对电网的冲击不容忽视。想象一下，一个配备10个超充桩的充电站，其瞬时功率可能超过一个大型商场的用电负荷。这种“用电怪兽”如何与现有电网和谐共处，是行业必须面对的挑战。

储能系统正在成为充电站的标配。就像给家里备个充电宝，充电站配备的储能设备可以削峰填谷。我调研的一个充电站通过储能系统将电网需求降低了60%，同时还能在停电时维持基本运营。

V2G（车辆到电网）技术提供了另一种思路。你的电动汽车在停泊时可能成为微型储能电站，在电网需要时反向供电。虽然这项技术还面临很多障碍，但它的想象空间令人兴奋。

智能调度算法让充电站从“用电户”升级为“电网协作者”。通过分析区域用电数据和电价波动，系统会自动调整充电策略。某个示范项目就实现了在电价低谷时段储能、高峰时段放电的自动运营模式。

标准化与兼容性提升

充电接口的标准化进程比预期缓慢。不同车企、不同地区的标准差异，让充电桩制造商不得不开发多个版本。这种碎片化状况增加了用户的困惑，也推高了运营成本。

通信协议的兼容性是个隐形门槛。即使物理接口相同，握手协议的细微差别也可能导致充电失败。我遇到过这样的情况：同一品牌的充电桩，因为软件版本不同，对新车型的识别就出现了差异。

支付系统的互联互通正在改善。从最初需要安装多个APP，到现在支持主流支付平台扫码充电，用户体验确实在进步。但跨运营商的无感支付还有很长的路要走。

标准的前瞻性设计变得愈发重要。新一代充电标准不仅要满足当前需求，还要为未来5-10年的技术发展预留空间。参与标准制定的工程师告诉我，他们现在考虑的问题包括自动驾驶车辆的自动充电、无线充电兼容性等前瞻场景。

成本优化与商业化路径

技术先进性与商业可行性需要平衡。最尖端的技术如果成本过高，就难以大规模推广。充电桩行业正在经历从“技术驱动”向“成本驱动”的转变。

核心元器件的国产化带来成本下降。功率模块、主控芯片等关键部件逐步实现国内量产，使得设备制造成本降低了约30%。这种变化在近两年特别明显。

运营效率的提升同样重要。通过预测性维护减少停机时间，通过智能调度提高设备利用率，这些软性优化对投资回报的影响可能比硬件成本降低更显著。

商业模式创新正在涌现。除了传统的充电服务费，数据服务、广告投放、增值服务等都在成为新的收入来源。有个充电站运营商通过提供休息室、零售等服务，单桩日均收益提升了150%。

全生命周期成本计算越来越受重视。初期设备采购成本只是冰山一角，运维成本、电费成本、升级改造成本都需要纳入考量。聪明的投资者开始关注设备的“耐用度”而非单纯的“价格优势”。

技术发展总是伴随着新的挑战，但每次突破都在让充电体验更加便捷、高效。未来的充电桩可能会变得像现在的WiFi热点一样普及且易用，这个过程需要技术创新与商业智慧的完美结合。
