风电叶片材料回收技术解析：轻松掌握玻璃纤维与碳纤维回收工艺难点解决方案

站在几十米长的风电叶片前，你会意识到这不仅是清洁能源的象征，更是一个复杂的材料学命题。这些庞然大物退役后该去哪里，正在成为行业必须面对的挑战。

1.1 风电叶片材料组成与回收必要性

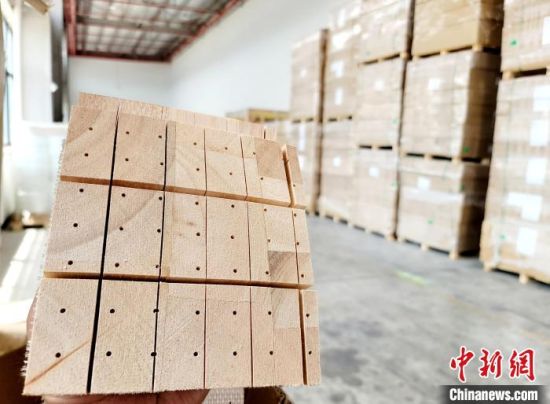

典型的风电叶片就像精心设计的“复合材料三明治”——玻璃纤维或碳纤维增强材料构成骨架，环氧树脂或聚酯树脂作为粘合剂，中间可能夹着轻木或泡沫芯材。这种结构设计确保了叶片在承受巨大风压时的强度与轻量化需求。

叶片使用寿命通常在20-25年。根据全球风能理事会数据，到2025年，全球每年退役的风电叶片将超过50万吨。这个数字到2030年可能翻倍。这些退役叶片如果简单填埋，不仅占用大量土地资源，其中的化学物质还可能对土壤和地下水造成长期影响。

我记得参观过一个临时堆放退役叶片的场地，那些曾经在百米高空旋转的叶片如今横卧在地，像搁浅的鲸鱼。现场工程师感叹：“这些材料设计时考虑了各种极端天气，却很少人想过它们退役后该怎么办。”这个场景让我深刻意识到，叶片的“全生命周期管理”必须包含退役后的解决方案。

1.2 玻璃纤维与碳纤维材料特性对比

玻璃纤维与碳纤维构成了当前风电叶片的主流增强材料，它们的特性差异直接决定了回收路径的选择。

玻璃纤维更像是“经济适用型选手”——成本相对较低，密度约2.6g/cm³，拉伸强度中等。它由硅酸盐类原料熔融拉丝制成，表面通常经过硅烷偶联剂处理以增强与树脂的结合力。普通玻璃纤维的耐温性约在350°C左右，超过这个温度性能就开始显著下降。

碳纤维则属于“高性能代表”，密度仅1.8g/cm³左右，比玻璃纤维轻30%，强度却高出数倍。它的制造过程更加复杂，需要将聚丙烯腈纤维在高温下碳化。碳纤维的耐温性极佳，在惰性气氛中可承受2000°C以上的高温，这一特性为其回收提供了更多可能性。

有趣的是，两种纤维与树脂的结合方式也大相径庭。玻璃纤维表面相对粗糙，与树脂形成机械互锁；碳纤维表面光滑，依赖化学键合。这种差异导致在回收过程中，将纤维从树脂基体中“解放”出来需要不同的技术路线。

1.3 全球风电叶片回收现状与政策环境

欧洲在风电叶片回收领域走在前列。丹麦、德国和英国已经建立了相对完善的回收体系。特别是丹麦，通过立法明确禁止将风电叶片直接填埋，倒逼企业寻求回收解决方案。欧洲风能协会设定了到2025年实现叶片100%可回收的目标，这个时间表正在推动技术快速迭代。

北美地区，美国能源部资助了多个叶片回收技术研发项目，但各州政策差异较大。怀俄明州要求风电项目必须提交叶片回收计划，而其他一些州仍缺乏明确法规。

亚洲市场呈现不同景象。日本由于国土面积有限，较早关注复合材料回收，但规模相对较小。中国作为全球最大的风电市场，退役叶片问题开始显现，相关标准和技术规范正在制定中。

政策环境与技术创新正在形成良性互动。欧盟的绿色协议和循环经济行动计划为叶片回收提供了政策框架，碳边境调节机制等工具也在间接推动回收技术发展。企业层面，主要风电整机制造商纷纷宣布了各自的叶片回收路线图，这些承诺正在转化为实际研发投入。

风电叶片回收不再只是技术问题，它已经演变为涉及政策、经济、技术的系统工程。当我们讨论“绿色能源”时，不能只关注发电过程的清洁，还需要确保设备生命末期的环境友好。这或许是能源转型必须补上的一课。

把退役的风电叶片变成可再利用的材料，这个过程比想象中复杂得多。就像要把一块凝固的混凝土重新分解成沙子和水泥，每一道工序都面临独特的技术挑战。

2.1 玻璃纤维风电叶片回收技术挑战

玻璃纤维回收最让人头疼的是它和树脂那种“难舍难分”的关系。经过几十年的风雨侵蚀，这些材料反而结合得更加紧密了。

2.1.1 物理回收工艺难点：分离与粉碎技术

用机械方式处理玻璃纤维叶片时，第一个难题就是如何有效粉碎。叶片的曲面结构和多层设计让传统破碎设备很难高效工作。碎片尺寸控制也是个技术活——太粗了纤维分离不彻底，太细了又会产生大量粉尘，影响后续利用。

我见过一台专门用于叶片破碎的大型设备，它的刀片需要每工作四小时就更换一次。操作师傅说：“这些玻璃纤维对刀具的磨损比处理普通建筑垃圾快三倍以上。”破碎过程中，纤维长度保持是关键。理想的回收纤维应该保留一定长径比，但实际作业中，纤维往往被过度切断，性能大打折扣。

2.1.2 化学回收工艺难点：树脂分解与纤维再生

化学回收听起来很美好——用溶剂把树脂溶解掉，留下干净的玻璃纤维。但找到合适的溶剂体系并不容易。环氧树脂的交联结构异常稳定，普通溶剂几乎无能为力。强酸强碱虽然有效，却会产生二次污染。

温度、浓度、反应时间需要精确控制。实验室里完美的配方放大到工业规模时经常出现问题。溶解后的纤维表面特性也会改变，重新用作增强材料时，与新生树脂的相容性需要重新评估。

2.1.3 热解回收工艺难点：温度控制与产物质量

热解是在缺氧条件下加热分解树脂的方法。玻璃纤维的耐温极限让这个过程变得很微妙。温度太低，树脂分解不完全；温度超过400°C，玻璃纤维就开始软化，强度急剧下降。

热解过程中产生的气体和焦油需要妥善处理。这些副产物既可能成为能源回收的来源，也可能变成新的污染源。回收后的纤维表面往往附着碳质残留，影响后续使用效果。

2.2 碳纤维风电叶片回收技术挑战

碳纤维回收的技术路线与玻璃纤维截然不同。它的高价值催生了更精细的回收工艺，但也带来了新的难题。

2.2.1 热解工艺优化：保持纤维性能完整性

碳纤维能承受更高的热解温度，这原本是优势。但在实际回收中，温度窗口仍然很窄。500-600°C是理想范围，温度均匀性控制至关重要。炉内温差超过20°C就会导致纤维性能离散度增大。

回收碳纤维的拉伸强度通常能保留原始值的80-90%，但界面性能下降更明显。表面化学状态的变化影响了与树脂的重新结合能力。这个问题在实验室里不容易发现，直到把回收纤维做成复合材料制品时才暴露出来。

2.2.2 溶剂分解技术：环保性与经济性平衡

超临界流体技术在碳纤维回收中展现出潜力。水或醇类在高温高压下变成超临界状态，能够有效分解环氧树脂。但设备投资和运营成本相当可观。

溶剂回收过程需要维持高压环境，对设备安全性要求极高。溶剂本身的循环使用率直接影响经济可行性。目前这项技术还停留在中试阶段，规模化应用仍需突破成本瓶颈。

2.2.3 回收碳纤维再利用技术瓶颈

回收的碳纤维多以短纤维或纤维毡形式存在，这限制了它们的应用场景。把短纤维重新制成连续纱线的技术尚未成熟。不同批次、不同来源的回收碳纤维性能差异很大，给标准化应用带来困难。

汽车行业对回收碳纤维兴趣浓厚，但严格的品质要求让很多回收材料难以达标。一位材料工程师告诉我：“新车验证周期长达两年，回收材料要进入这个体系，需要提供极其稳定的性能数据。”

2.3 综合解决方案与发展趋势

单一技术路线很难解决所有问题，行业正在探索更加综合的解决方案。

2.3.1 多工艺协同回收技术路线

聪明的做法是根据叶片的具体情况组合使用不同技术。比如先机械破碎分离大块材料，然后对纤维含量高的部分进行热解，树脂含量高的部分采用化学回收。这种“分而治之”的思路提高了整体回收效率。

2.3.2 智能化分拣与预处理技术

基于机器视觉的分拣系统开始应用于叶片回收现场。这些系统能够识别不同材料区域，指导后续处理工艺。预处理环节的精细化大大提升了主工艺的效率和质量。

2.3.3 回收材料高附加值应用路径

回收玻璃纤维在建筑材料中找到了新用途，比如替代部分砂石制备混凝土。碳纤维的再利用空间更大，从电子设备外壳到运动器材，应用范围不断拓展。关键在于为回收材料找到“适合的身份”，而不是勉强替代原生材料。

2.3.4 未来技术发展方向与产业前景

下一代回收技术可能更加温和高效。生物降解树脂、可循环热塑性复合材料等新材料体系正在研发中。这些设计阶段就考虑回收需求的产品，将从根本上改变回收技术格局。

产业生态也在逐步完善。专业化的回收企业开始出现，他们与风电运营商、材料制造商形成闭环合作。这种分工协作的模式让技术研发更加聚焦，也加快了产业化进程。

风电叶片回收技术正处在快速演进期。三年前还被认为不可能实现的目标，今天已经有了可行的技术路径。这种进步速度让人对完全实现叶片循环利用充满期待。
